Технические данные токоприёмников кольцевых ТКБ для кабельного барабана 4-8 колец

Исполнение | Максимальный диаметр установочного вала, мм | Число цепей | Допустимые токовые нагрузки на одно кольцо, А: | Масса, кг | Размер L, мм |
ПВ100% | ПВ40% |
ТКБ-4УХЛ2 | | 4 | | | 30 | 284 |
ТКБ-8УХЛ2 | 120 | 8 | 400 | 450 | 47 | 428 |
ТКБ-12УХЛ2 | | 12 | | | 63 | 572 |
Номинальное напряжение, В:
- постоянного тока 440
- переменного тока 660
Частота вращения щеток относительно колец не более 15 об/мин.
Механическая износостойкость не менее 3,2 млн оборотов.
Рабочее положение - горизонтальное. Допустимое отклонение оси токоприемника от горизонтали до 5°.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

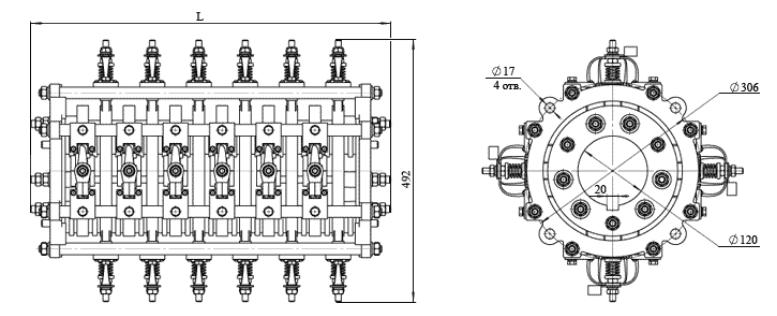

Токоприемник (см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований со шпоночными пазами. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных восемью стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится посредством двух щеткодержателей, которые расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом сердечник неподвижно закреплен на валу кабельного барабана, а корпус крепится к вращающемуся кабельному барабану.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При формулировании заказа указывается наименование, тип изделия.
Пример заказа токоприемника: Токоприемник ТКБ-4УХЛ2.
Безопасность токоприемников и электромагнитная совместимость подтверждены Сертификатом соответствия
№ ТС RU С-RU. АЮ05.В.00280 Серия RU № 0650010.
Токоприемники произведены по ТУ 3458-001-59390752-2006 «ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ».
