Техничесские данные токоприемника ТКИ
Номинальное напряжение переменного тока | 380В |
Допустимые токовые нагрузки на одно кольцо при ПВ1ОО% | 25А |
Число цепей (колец) | От 3 до 54 |
Диаметр установочной колонны | 60 мм |
Токоподвод | верхний/нижний |
Степень защиты по ГОСТ 14254-96 | IP68 |
Вес | От 4 до 47 кг |

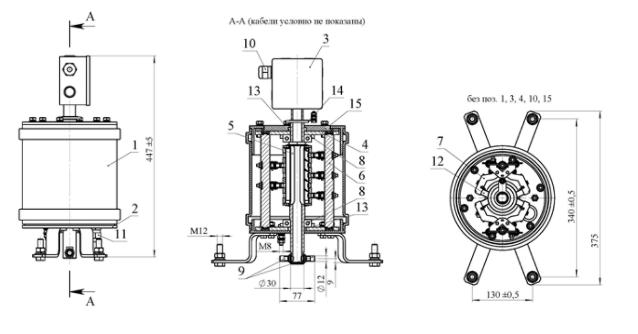

Токоприемник ТКИ. Габаритные и присоединительные размеры
1 Корпус | 8 Подшипники радиально-упорные |
2 Нижнее основание | 9 Пальцы крепления к неподвижной колонне |
3 Коробка вводная | 10 Неподвижный (входной) кабельный ввод |
4 Верхнее основание | 11 Подвижный (выходной) кабельный ввод |
5 Сердечник токоприемника в сборе | 12 Щетки |
6 Шпильки | 13 Манжеты пыле -влаго- защитные |
7 Щеткодержатели | 14 Кольцо заземления неподвижной части токоприемника |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Токоприемники ТКИ имеют ряд конструктивных особенностей, улучшающих эксплуатационные характеристики и ремонтопригодность:
Сохранены все присоединительные размеры, что позволяет производить монтаж на илосос или илоскреб без доработок конструкций последних.
Токоприемник выполнен со степенью защиты IP68 и эксплуатируется без наполнения маслом.
Установлен надежный щеточный узел со скользящей парой “медь-металлографитная электрощетка М1А или МГ” взамен пары “латунь-бронза".
Вращающиеся части токоприемника выполнены с посадкой на упорно-радиальные подшипники.
Для подключения токоприемника используются стандартные коробки с кабельными вводами. Это позволяет производить монтаж, не снимая корпус токоприемника.
Токоприемники ТКИ выпускаются в двух исполнениях:
| ТКИ IP68 | ТКИ нерж IP68 |
| Стальные части токоприемника, контактирующие с внешней средой |
| Конструкционная сталь СтЗ с антикоррозионным покрытием цинк Ц15 | Нержавеющая сталь 12Х18Н10Т |
| Материал прокладок, уплотнительных колец, манжет |
| Полиуретан, силикон |
Материал корпуса |
| Ударопрочный морозостойкий химически инертный пластик, стойкий к УФ-излучению |
Срок гарантийного обслуживания |
| 1 год | 1.5 года |
В состав токоприемника серии ТКИ входит УКАЗАТЕЛЬ ВЛАЖНОСТИ УВ-1, устанавливаемый в корпус токоприемника. Это дает возможность контролировать проникновение паров воды внутрь корпуса токоприемника, что в свою очередь позволяет вовремя обнаружить и устранить причину нарушения условий работы токоприемника.
Пример обозначения для заказа:
Токоприемник ТКИ-5 нерж. УВ-1 верх токоподвод IP68 УХЛ1.
На ранее приобретенные токоприемники серии ТКИ можно отдельно заказать УКАЗАТЕЛЬ-РЕГУЛЯТОР ВЛАЖНОСТИ УВ(Р)-1, устанавливаемый в корпус токоприемника для возможности контроля и уменьшения проникновения паров воды внутрь корпуса токоприемника. На один токоприемник необходим один УВ(Р)-1.
Безопасность токоприемников и электромагнитная совместимость подтверждены Сертификатом соответствия № ТС RU С-RU. АЮ05.В.00280 Серия RU № 0650010.
Токоприемники произведены по ТУ 3458-001-59390752-2006 «ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ».
