ОСМТ тороидальные однофазные трансформаторы от 0,01 (10ВА) до 25 кВА 12-380В

Тороидальные трансформаторы ОСМТ однофазные, сухие, многоцелевого назначения, обеспечивают преобразование переменного тока одного напряжения в другое(ие). Предназначены для использования (комплектации при производстве и разработке) в составе различной аппаратуры, приборов, другого электрооборудования (ИБП, линейные источники питания, фильтры и т.п.) или отдельного специального использования.

Изделие представляет собой силовой однофазный понижающий/повышающий трансформатор, выполненный на тороидальном сердечнике с двумя или более обмотками. Трансформаторы мощностью 0,16 кВА и более пропитываются влагостойким лаком и комплектуются крепёжными элементами (по требованию).

Условное обозначение трансформаторов
Пример: Трансформатор ОСМТ 220/24-0,25-50 -II где:

Т (или АТ) - тип изделия: трансформатор (автотрансформатор);
220 - напряжение ПЕРВИЧНОЙ обмотки, В;
24 - напряжение вторичной обмотки, В;
0,25 - суммарная (общая) номинальная мощность, кВА;
50 - частота питающей сети, Гц;
II — класс защиты по ГОСТ 61140-2012; - не стойкие к короткому замыканию;

Сортировать:

Модели тороидальных трансформаторов ОСМТ

Трансформаторы мощностью 10...160 ВА

Параметры	Мощность, ВА
Параметры	10	16	25	40	63	100	160
Напряжение первичной обмотки	220 (380) В
Напряжение вторичных обмоток	12...110 В (для 10 ВА), 12...260 В
Напряжение КЗ, не более	14%			14%	12%	10 %	9%
Температура перегрева, не более	35° С			40° С	50° С
Габаритные размеры (диаметр внешний и высота) не более, мм	65x35	65x35	65x40	90x35	90x45	95x50	120x60
Масса, не более	0,35	0,4	0,45	0,7	0,9	1,2	2,1

Примечание. Пропитка трансформаторов на мощности 10...100 ВА осуществляется по отдельному требованию.
Трансформаторы большей мощности изготавливаются с пропиткой.

Трансформаторы мощностью 0,25...0,63 кВА

Параметры	Мощность, кВА
Параметры	0,25	0,4	0,63
Напряжение первичной обмотки	220 (380) В
Напряжение вторичных обмоток	24...260 В
Напряжение КЗ, не более	7%	6,5 %	5,5 %
Температура перегрева, не более	50...60° С
Габаритные размеры (диаметр внешний и высота) не более, мм	125x70	140x90	140x100
Масса, не более	3,1	3,9	5,8

Трансформаторы мощностью 1,0...2,5 кВА

Параметры	Мощность, кВА
Параметры	1,0	1,6	2,0	2,5
Напряжение первичной обмотки	220 (380) В
Напряжение вторичных обмоток	42...260 В
Напряжение КЗ, не более	4,2 %	3,5 %	2,8 %	2,7 %
Температура перегрева, не более	50...60° С
Габаритные размеры (диаметр внешний и высота) не более, мм	160x105	210x100	240x90	245x115
Масса, не более	8,8 кг	14,0 кг	14,5 кг	17,5 кг

Трансформаторы мощностью 4,0...7,0 кВА

Параметры	Мощность, кВА
Параметры	4,0	5,0	7,0
Напряжение первичной обмотки	220 (380) В
Напряжение вторичных обмоток	42...260 В	56...260 В	80...260 В
Напряжение КЗ, не более	2 %	1,8 %	1,5%
Температура перегрева, не более	50...60° С
Габаритные размеры (диаметр внешний и высота) не более, мм	260x150	265x160	275x160
Масса, не более	28	34	42

Примечания:

Напряжения обмоток по желанию заказчика могут выходить за указанные диапазоны. В этом случае применяется наценка к цене трансформатора. Внешний вид трансформаторов можно посмотреть в разделе "Способы крепления трансформаторов" (смотри ниже)

Габаритные размеры трансформаторов указаны без учёта длины гибких (жёстких) выводов и элементов крепления для трансформаторов с одной первичной и одной вторичной обмотками и являются ориентировочными. Если требования к габаритным размерам или длине выводов критичны, то их целесообразно предварительно согласовать (уточнить) при заказе.

В зависимости от технического задания изготавливаем трансформаторы с параметрами, отличными от представленных!

Информация для составления ТЗ при заказе трансформаторов

Представленная ниже информация поможет сориентироваться при более детальном или подробном заказе моделей нестандартных трансформаторов.

Магнитопровод трансформаторов изготавливается из холоднокатаной анизотропной электротехнической стали толщиной 0,35 – 0,5 мм.
Обмотки трансформаторов выполняются медным эмалированным проводом с теплостойкой (130oС) изоляцией: провод марки ПЭТВ-2 (диаметр до 3,55 мм), шина ПЭТВП (сечение до 22 мм2).

Трансформаторы мощностью 0,16 кВА и более пропитываются влагостойким электроизоляционным лаком МЛ-92.
По отдельному заказу возможна заливка трансформаторов эпоксидными компаундами

Трансформаторы соответствуют требованиям по безопасности ГОСТу 19294, в том числе защита от пробоя переменным током частотой 50 Гц:
- между обмотками и токопроводящими частями изделия 1750 В;
- между первичной и вторичными обмотками трансформатора 1750 В.

Условия эксплуатации
Климатическое исполнение: УХЛ 3 (ГОСТ 15150), в т.ч. температура окружающей среды от -60 до +400 С
Механические воздействия: группа М13 (ГОСТ 17516.1)

Трансформаторы могут быть изготовлены с расчётом на более ЖЁСТКИЕ условия эксплуатации!

Способы крепления трансформаторов ОСМТ (дросселей)

№ варианта	Наименование	Иллюстрации
1	Трансформатор с креплением к шасси чашкой Элементы крепления: стальная чашка с центральным отверстием, изолирующие прокладки (по требованию заказчика)	Применяется для мощностей 0,01…0,1 кВА

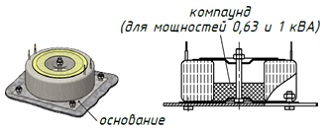

2	Трансформатор на квадратном основании с чашкой Элементы крепления: стальное квадратное основание с крепежными отверстиями, стальная чашка (чашка отсутствует при мощностях 0,63 и 1,0 кВА), центральное болтовое соединение, изолирующие прокладки	Применяется для мощностей 0,063…1,0 кВА
3	Трансформатор на квадратном основании с чашкой для крепления клеммных колодок Элементы крепления: стальное квадратное основание с крепежными отверстиями, стальная чашка с площадками под клеммные колодки (чашка не соприкасается с трансформатором)*, центральное болтовое соединение, изолирующие прокладки	Применяется для мощностей 0,063…1,0 кВА

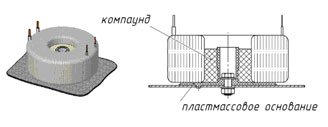

4-а	Трансформатор на круглом пластмассовом основании с центральным отверстием и заливкой окна Элементы крепления: круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом	Применяется для мощностей 1,6…7,0 кВА
4-б	Трансформатор на круглом пластмассовом основании с «внутренней» гайкой и заливкой окна Элементы крепления: круглое пластмассовое основание с упором для фиксации на шасси, «внутренняя» гайка для крепления снизу, заливка окна компаундом	Применяется для мощностей 0,1…7,0 кВА
4-в	Трансформатор на круглом пластмассовом основании с центральным отверстием под длинный болт и заливкой окна Элементы крепления: круглое пластмассовое основание с центральным отверстием под длинный болт и упором для фиксации на шасси, заливка окна компаундом	Применяется для мощностей 0,1…1,0 кВА

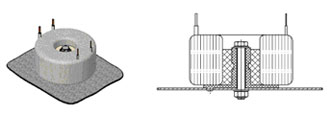

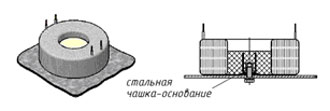

5	Трансформатор на круглой стальной чашке-основании с «внутренней» гайкой и заливкой окна Элементы крепления: круглое стальная чашка, «внутренняя» гайка для крепления снизу, заливка окна компаундом	Применяется для мощностей 0,04…0,1 кВА

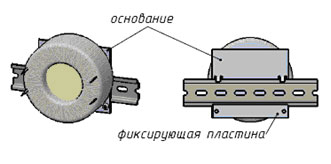

6	Трансформатор на квадратном основании с заливкой окна и креплением на DIN-рейку Элементы крепления: стальное квадратное основание с элементами крепления на DIN-рейку, заливка окна компаундом	Применяется для мощностей 0,01…0,16 кВА

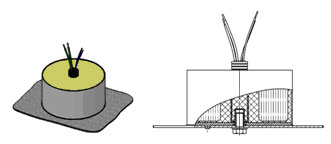

7-а	Трансформатор залитый с «внутренней» гайкой Элементы крепления: круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом	Применяется для мощностей 0,04…1,0 кВА
7-б	Трансформатор залитый на квадратном основании Элементы крепления: стальное квадратное основание с крепежными отверстиями, стальная оболочка, заливка компаундом	Применяется для мощностей 1,6…7,0 кВА

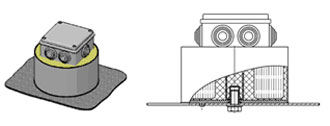

8	Трансформатор залитый с «внутренней» гайкой и ответвительной коробкой IP55 Элементы крепления: круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом	Применяется для мощностей 0,4…0,63 кВА
9	Трансформатор залитый с «внутренней» гайкой и выводами пучком по центру Элементы крепления: круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом	Применяется для мощностей 0,01…0,63 кВА
11-а	Сильноточный трансформатор на круглом пластмассовом основании с центральным отверстием, заливкой окна и токосъемными шинами для вторичной обмотки Элементы крепления: пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом	Применяется для мощностей 1,6…7,0 кВА при токе вторичной обмотки более 200 А
11-б	Сильноточный трансформатор на круглом пластмассовом основании с «внутренней» гайкой, заливкой окна и токосъемными шинами для вторичной обмотки Элементы крепления: пластмассовое основание с «внутренней» гайкой и упором для фиксации на шасси, заливка окна компаундом	Применяется для мощностей 1,6…7,0 кВА при токе вторичной обмотки более 200 А
12	Трансформатор на круглом пластмассовом основании с центральным отверстием, заливкой окна и кронштейнами для крепления клеммных колодок Элементы крепления: пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом	Применяется для мощностей 1,6…7,0 кВА

Примечания:

Стальные чашки и основания имеют антикоррозионное покрытие.
Изолирующие кольцевые прокладки изготавливаются из электрокартона толщиной 0,5 мм.
Расположение выводов на иллюстрациях показано условно.
При токе обмотки более 40 А клеммные колодки заменяются на кабельные наконечники.

Габаритные и присоединительные размеры элементов крепления трансформаторов ОСМТ

1. Стальная чашка (чашка с площадками для крепления клеммных колодок).

вариант 1, 2, 3

1. Стальная чашка (чашка с площадками для крепления клеммных колодок). вариант 1, 2, 3

Мощность трансфор-маторов, кВА	D, мм	D1, мм	d, мм	t, мм
0,01…0,04	(45…50)*	26	6,2	0,8…1,0
0,063…0,1	65	26	6,2	0,8…1,5
0,16…0,63	85	38	6,5	1,0…1,5
1,0	125	78	12,5	1,5…2,0
* - не применяется для чашек с площадками

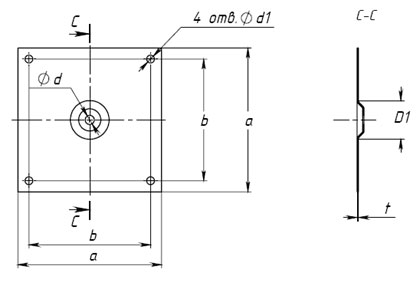

2. Стальное квадратное основание.

вариант 2, 3

2. Стальное квадратное основание. вариант 2, 3

Мощность трансфор-маторов, кВА	a, мм	b, мм	d, мм	d1, мм	D1, мм	t, мм
0,063…0,1	90	74	6,2	5	26	0,8…1,0
0,16…0,63	130	110	6,2	6	38	1,0…1,5
1,0	160	130	8,2	7	38	1,2…1,5

3. Стальное квадратное основание с оболочкой для залитых трансформаторов.

вариант 7-б

3. Стальное квадратное основание с оболочкой для залитых трансформаторов. вариант 7-б

Мощность трансформаторов, кВА	a	b	d
1,6…2,5	230	196	7
4,0…7,0	260	225	7

4. Круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси.

вариант 4-а,11-а, 12

4. Круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси. вариант 4-а,11-а, 12

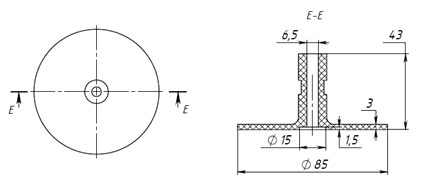

вариант 4-в
-для трансформаторов 0,16…0,4 кВА (без упора для фиксации)

вариант 4-в -для трансформаторов 0,16…0,4 кВА (без упора для фиксации)

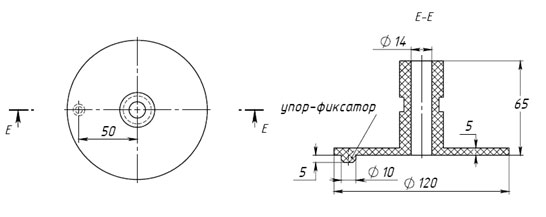

-для трансформаторов 0,63…1,0 кВА

5. Круглое пластмассовое основание с упором для фиксации на шасси, «внутренней» гайкой и закладной деталью.

вариант 4-б, 11-б

Мощность трансфор-маторов, кВА	D, мм	h, мм	b, мм	d, мм	s,	a,	М
0,16…0,4	100	4	16	6	3,5	30	М6
0,63…1,0	125	5	20	8	4,5	50	М10
1,6…7,0	160	4,5	25	8	4,5	50	М12

вариант 7-а, 8, 9

Мощность трансфор-маторов, кВА	D, мм	h, мм	b, мм	d, мм	s, мм	a, мм	М
0,01…0,1	100	4	16	6	3,5	30	М6
0,16…0,25	125	5	20	8	4,5	50	М10
0,4…1,0	160	4,5	25	8	4,5	50	М12

6. Круглая стальная чашка-основание с «внутренней» гайкой и закладной деталью.

вариант 5

6. Круглая стальная чашка-основание с «внутренней» гайкой и закладной деталью.

Таблица применяемых креплений.

Мощность, кВА	Вариант крепления
Мощность, кВА	1	2	3	4-а	4-б	4-в	5	6	7-а	7-б	8	9	11-а	11-б	12
0,01	•	-	-	-	-	-	-	•	-	-	-	•	-	-	-
0,016	•	-	-	-	-	-	-	•	-	-	-	•	-	-	-
0,025	•	-	-	-	-	-	-	•	-	-	-	•	-	-	-
0,04	•	-	-	-	-	-	•	•	•	-	-	•	-	-	-
0,063	-	•	•	-	-	-	•	•	•	-	-	•	-	-	-
0,1	-	•	•	-	-	-	•	•	•	-	-	•	-	-	-
0,16	-	•	•	-	•	•	-	•	•	-	-	•	-	-	-
0,25	-	•	•	-	•	•	-	-	•	-	-	•	-	-	-
0,4	-	•	•	-	•	•	-	-	•	-	•	•	-	-	-
0,63	-	•	•	-	•	•	-	-	•	-	•	•	-	-	-
1,0	-	•	•	-	•	•	-	-	•	-	-	-	-	-	-
1,6	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
2,0	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
2,5	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
4,0	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
5,0	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
6,0	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
7,0	-	-	-	•	•	-	-	-	-	•	-	-	•	•	•
8,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
10,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
16,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
25,0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

У нас Вы можете разместить заказ на изготовление нестандартных трансформаторов и автотрансформаторов!

Для трансформаторов мощностью 0,63 кВА и более рекомендуем заказывать заливку окна специальным компаундом, что исключает давление на витки обмоток через стягивающие элементы крепежа. Это повышает надёжность трансформатора, поскольку значительно снижается вероятность межвитковых замыканий. Трансформаторы мощностью 1,6 кВА и более исполняются с заливкой окна компаундом, если по требованию заказчика не предусмотрено иное. В этом случае болты и гайки не поставляются.
