Назначение постов взрывозащищенных кнопочных КУ-90, 91, 92, 93 из пластика до 380ВAC, до 220В DC, Номинальный ток: 10 А IP54
Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ Ex d I Mb) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db).
Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.
Особенности
- Удобная конструкция переключения и фиксации кнопок, аналогичная обычному выключателю.
- Может использоваться для включения/отключения освещения.
- Конструкция из пластика, обладающая взрывонепроницаемой оболочкой и маркировкой взрывозащиты 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db, РВ Ex d I Mb.
Конструкция
Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 14 мм и с уплотнением резиновыми кольцами. На рукоятках управления в зависимости от типа поста нанесены следующие надписи:
- на однокнопочном - ОТКЛ OFF;
- на двухкнопочном – ВКЛ ON, ОТКЛ OFF;
- на трехкнопочном – FORW, REV, ОТКЛ OFF.
Технические характеристики постов взрывозащищенных кнопочных КУ-90, 91, 92, 93 из пластика до 380ВAC, до 220В DC, Номинальный ток: 10 А IP54
Маркировка взрывозащиты: 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db, РВ Ex d I Mb
Материал изготовления: пластик
Степень защиты от внешних воздействий: IP54
Температура окружающей среды:
для климатического исполнения У2: от -40°С до +40°С
для климатического исполнения ХЛ2: от -60°С до +40°С
для климатического исполнения Т2: от -10°С до +45°С
для климатического исполнения У5: от -5°С до +35°С
для климатического исполнения ХЛ5: от -10°С до +35°С
для климатического исполнения Т5: от +1°С до +35°С
Номинальное напряжение:
переменного тока - до 380 В (для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db) и до 60 В (для РВ Ex d I Mb)
постоянного тока - до 220 В (для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db) и до 60 В (для РВ Ex d I Mb)
Номинальный ток: 10 А
Климатическое исполнение и категория размещения:
для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db -У2, ХЛ2, Т2;
для РВ Ex d I Mb - У5, ХЛ5, Т5
Номер технических условий: ТУ 3424-002-00213569-2007

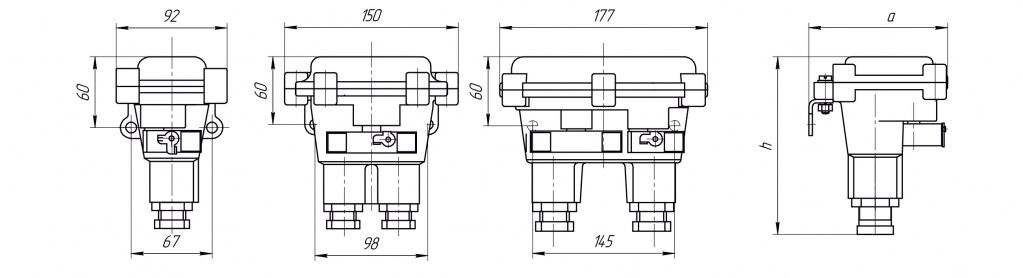

Габаритные и присоединительные размеры


Структура условного обозначения
КУ-9Х1-Х2-Х3
КУ – кнопочный пост управления
9 – серия поста
Х1 – исполнение по числу кнопочных элементов: 1, 2, 3
Х2 – исполнение по взрывозащите: 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db, РВ Ex d I Mb
Х3 – климатическое исполнение и категория размещения по ГОСТ 15150: У2, ХЛ2, Т2 (для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db); У5, ХЛ5, Т5 (для РВ Ex d I Mb)
Пример формулировки заказа:
КУ-92-РВ Ex d I Mb-У5
что означает пост двухкнопочный серии КУ-90, исполнение по взрывозащите РВ Ex d I Mb, климатического исполнения и категории размещения У5.
