Посты взрывозащищенные кнопочные ПВК-А(Ц)-ВЭЛ-IIB до 660В AC, до 440В DC

Назначение постов взрывозащищенных кнопочные ПВК-А(Ц)-ВЭЛ-IIB до 660В AC, до 440В DC

Посты взрывозащищенные кнопочные ПВК-А(Ц)-ВЭЛ предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором. Наряду с этим посты можно использовать для сигнализации, связанной с названными электроприводами либо другими электрическими устройствами, и оперативного наблюдения за текущей нагрузкой подключенных токоприемников.

Посты серии ПВК-А-ВЭЛ позволяют управлять и следить за состоянием нескольких устройств одновременно из одной точки.

Посты предназначены для эксплуатации:

- с маркировкой взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIВ+Н2 T6 Gb/Ex tb IIIC T80°C Db, 1Ex d [ia] IIВ T6 Gb/Ex tb [ia] IIIC T80°C Db, 1Ex d [ia] IIВ+Н2 T6 Gb/Ex tb [ia] IIIC T80°C Db – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

- с маркировкой взрывозащиты PB 1Ex d I Mb в угольных и сланцевых шахтах, опасных по газу и пыли.

Особенности

• Степень защиты от внешних воздействий: IP66.
• Возможность изготовления по электрическим схемам заказчика под индивидуальные нуж­ды.

Конструкция

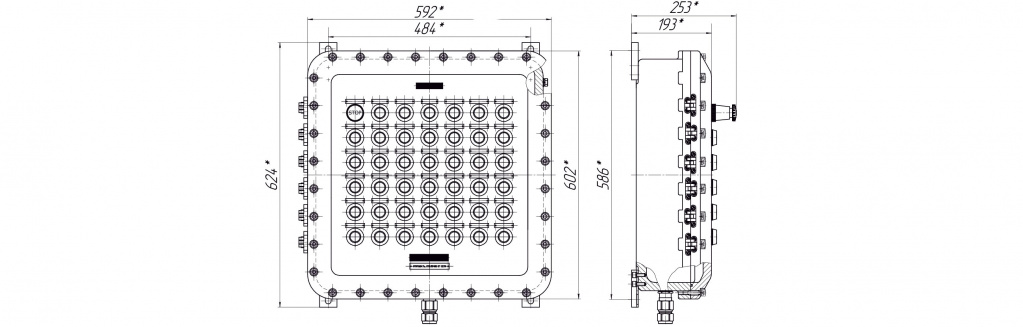

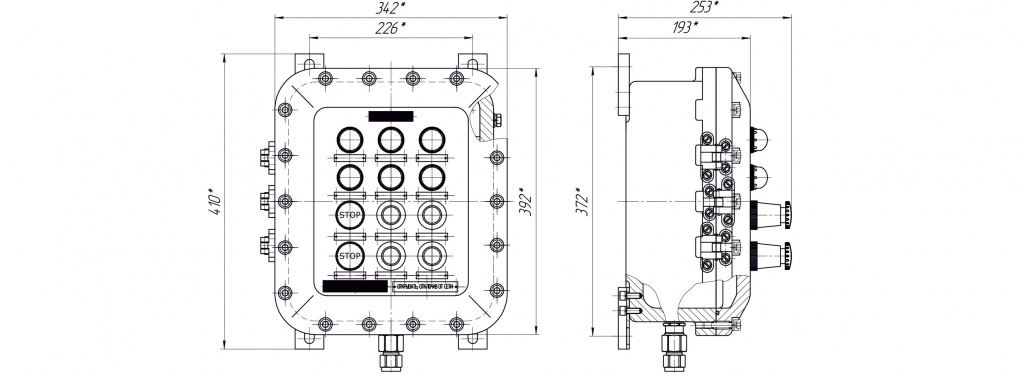

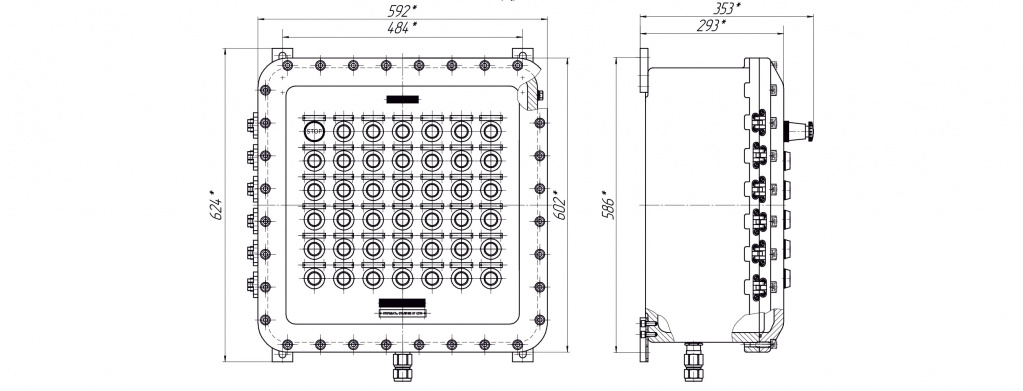

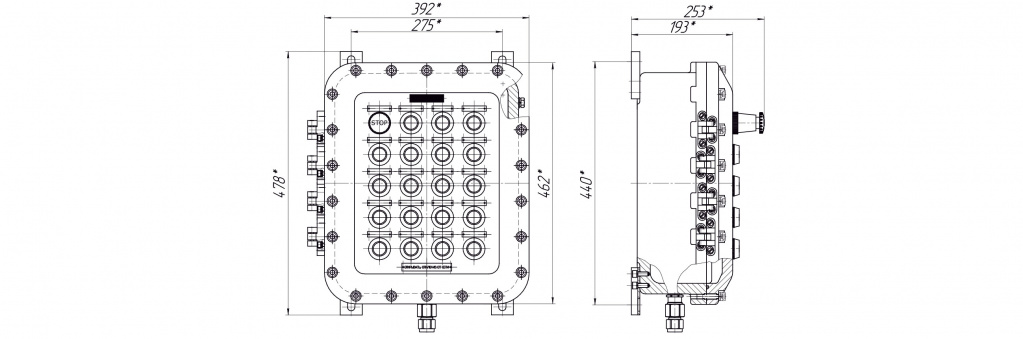

Оболочка поста ПВК состоит из корпуса и крышки. Крышка прикручена к корпусу винтами с внутренним шестигранником. По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «Стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов является блок контактный. Блок имеет один разомкнутый (Р) и один замкнутый (З) контакты. Контактные зажимы (4 шт.) блока допускают присоединение двух проводов сечением до 2,5 мм каждый или одного провода сечением до 4 мм. В корпус монтируются кабельные вводы. Корпус крепится с помощью кронштейнов с отверстиями.

Технические характеристики постов взрывозащищенных кнопочные ПВК-А(Ц)-ВЭЛ-IIB до 660В AC, до 440В DC

Маркировка взрывозащиты: 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIВ+Н2 T6 Gb/Ex tb IIIC T80°C Db, 1Ex d [ia] IIB T6 Gb/Ex tb [ia] IIIC T80°C Db , 1Ex d [ia] IIB+Н2 T6 Gb/Ex tb [ia] IIIC T80°C Db, PB 1Ex d I Mb

Материал изготовления: высокопрочный модифицированный алюминиевый сплав, сплав ЦОА1

Степень защиты от внешних воздействий: IP66

Климатическое исполнение: У1, ХЛ1, ОМ1, Т1, У5, В1, Т5

Температура окружающей среды:

     для климатического исполнения У1 – от - 40°С до + 40°С

     для климатического исполнения ХЛ1 – от - 60°С до + 40°С

     для климатического исполнения ОМ1 – от - 60°С до + 45°С

     для климатического исполнения Т1 – от - 10°С до + 45°С

     для климатического исполнения В1 – от - 60°С до + 50°С

     для климатического исполнения У5 – от - 5°С до + 35°С

     для климатического исполнения Т5 – от - 1°С до + 35°С

Номинальное напряжение:

   переменного тока (50 или 60 ГЦ) – до 660В

   переменного тока (50 или 60 ГЦ) – для PB 1Ex d I Mb до 127В

   постоянного тока – до 440В

   постоянного тока – для PB 1Ex d I Mb до 110В

Номер технических условий: ТУ 3424-002-00213569-2007

Условные обозначения

ПВК-Х1-ВЭЛХ2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10

ПВК – пост управления врывозащищенный кнопочный

Х1 – материал исполнения оболочки:

       А – алюминиевый сплав (оболочка ОЭАА-ВЭЛ-IIВ, ОЭАА-ВЭЛ-IIB+H2)

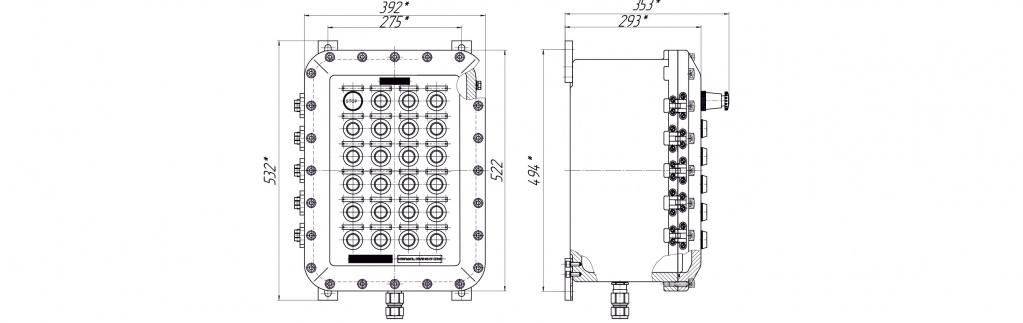

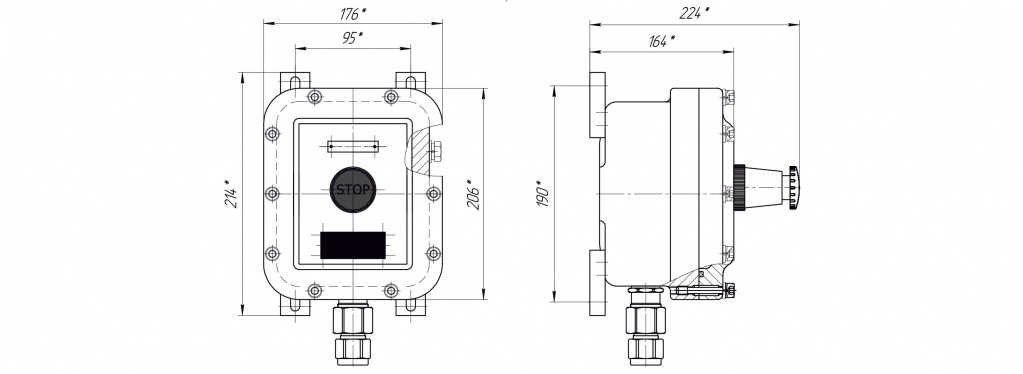

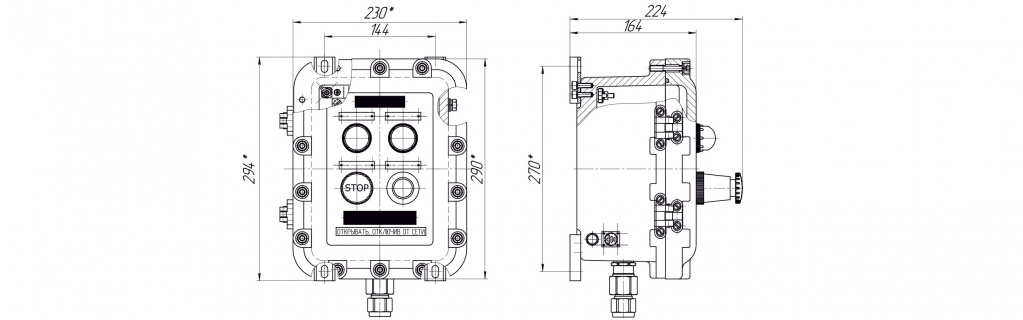

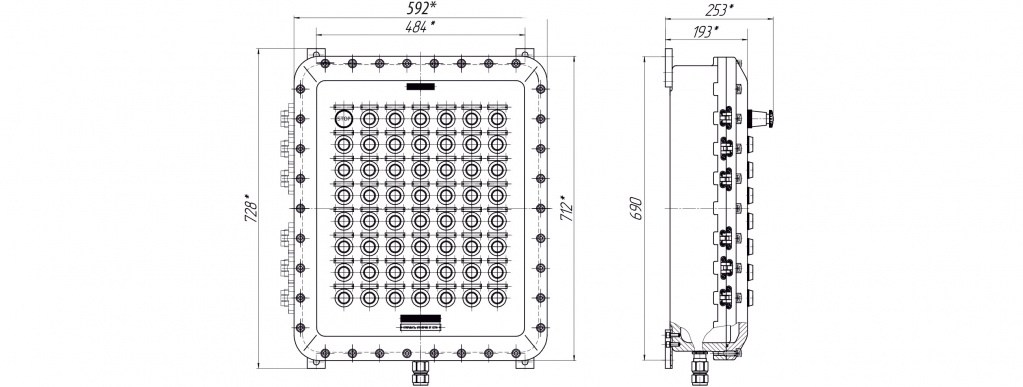

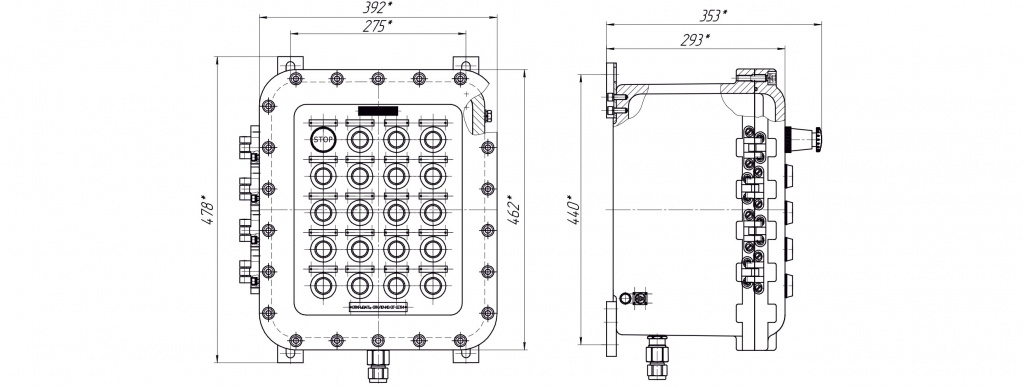

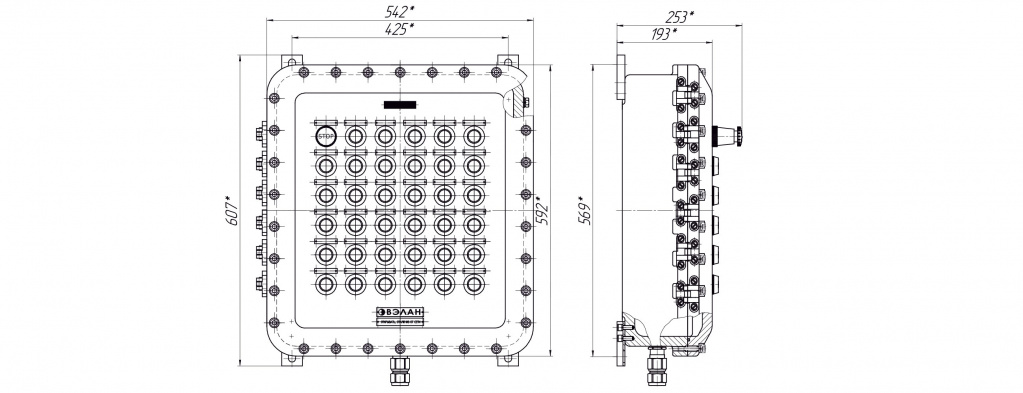

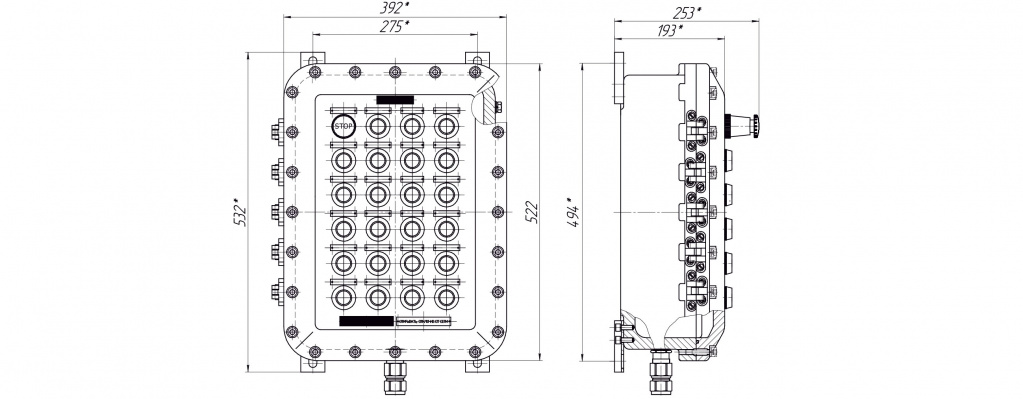

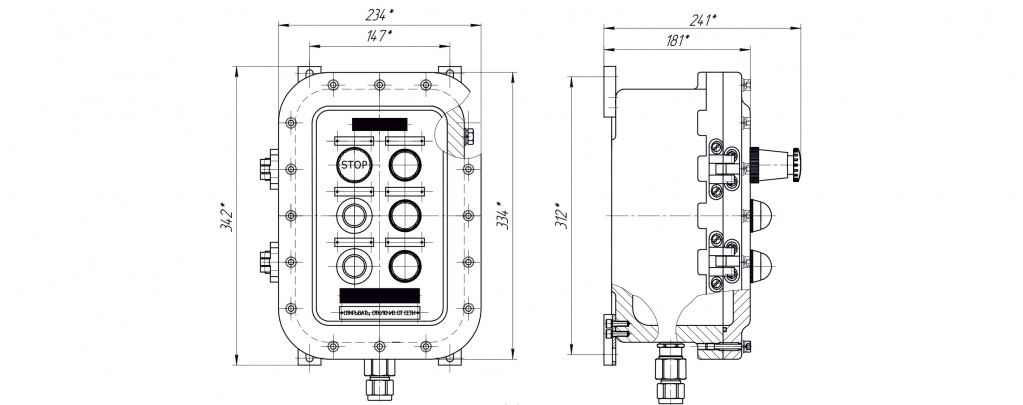

Х2 – габарит используемой оболочки

Х3 – количество и тип кнопок "Пуск-Стоп" по схеме nПх-nСх, где n- количество кнопок, П - цилиндрическая кнопка «Пуск» без самофиксации, С - грибовидная кнопка «Стоп», x -цвет кнопки (Л - зеленый, С - синий, К - красный, Ч - черный, Ж - желтый). Каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих индекс не указывается.

Х4 – маркировка взрывозащиты:

     цифра "1", указывающая маркировку взрывозащиты PB 1Ex d I Mb;

     цифра "2", указывающая маркировку взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db;

     цифра "11", указывающая маркировку взрывозащиты 1Ex d IIВ+Н2 T6 Gb/Ex tb IIIC T80°C Db;

     цифра "12", указывающая маркировку взрывозащиты 1Ex d [ia] IIB T6 Gb/Ex tb [ia] IIIC T80°C Db

     цифра "13", указывающая маркировку взрывозащиты 1Ex d [ia] IIB+H2 T6 Gb/Ex tb [ia] IIIC T80°C Db

Х5 – количество и тип переключателей взрывозащищенных по схеме ExGNA(X)xn, где А - номинальный ток (12, 20, 25, 32, 40, 63, 125), Х - номер коммутационной схемы переключателя, п - количество переключателей (указывается от 2 и более).

В случае отсутствия переключателей индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где п- количе­ство необходимых индикаторов, Х - их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- бе­лый, Р- оранжевый), U- напряжение питания. В случае отсутствия индикаторов индекс не указывается.

Х7 – измерительный прибор по схеме: Р(Х Х/Х), где Р - прибор: А- амперметр, В- вольтметр; Х - ха­рактеристики прибора: тип прибора, его шкала измерения и ток подключения. Параметры встроен­ных приборов подробно указываются в заказе. В случае отсутствия индикаторов, индекс не указывается.

Х8 – количество и тип клеммных зажимов по схеме: А/nП, где А - номинальный ток, n - количество клемм, П - индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс "П" не указывается. В случае отсутствия клемм индекс не указывается.

Х9 – количество и тип кабельных вводов по схеме( (d)xnX), где:

     d – тип вводов

     n – их количество

     Х – расположение на корпусе оболочки: А - слева, В - сверху, С - справа (сторона D не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец.заказу возможно расположение вводов на дне оболочки.

Х10 – вид климатического исполнения и категория размещения: У1, ХЛ1, ОМ1, Т1; для PB 1Ex d I Mb - У5, Т5, В5.

Пример формулировки заказа:

ПВК-А-ВЭЛ12-2ПЛ-1СК(2NC)-1СС-1СЧ(без с/ф)-2-ЕхGN25(52) -1Л(230)-1К(230)-А(М42300/0-200А/4-20мА)-24/24-(Л-2БМ-М25)х1-(Л-2-М32)х2(В)-У1

Что означает: пост взрывозащищенный кнопочный многофункциональный из алюминиевого сплава типа ПВК-А-ВЭЛ с двумя зелеными кнопками «Пуск», с одной красной кнопкой "Стоп"с фиксацией с контактной группой 2NC (два нормально замкнутых контакта), с одной синей кнопкой "Стоп" с фиксацией, с одной черной кнопкой "Стоп" без самофиксации, с маркировкой взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, с одним переключателем ExGN на 25А с коммутационной схемой 52, с одной зеленой светодиодной лампой и одной красной на 230В, с блоком зажимов из 12 клемм на 24А, с одним вводом ВК-Л-ВЭЛ 2БМ-М25-Exd, расположенным снизу, с двумя кабельными вводами ВК-Л-ВЭЛ 2-М32-Exd, расположенных сверху, климатического исполнения и категории размещения У1.

Допускается сокращенное обозначение поста на таблице при полном обозначении в паспорте и на ярлыке поста: ПВК-А-ВЭЛ12-2-У1.
