Назначение постов взрывозащищенных кнопочных ПВК-Н(C)-ВЭЛ из нержавеющей стали и стали с антикоррозийным покрытием до 380В AC, до 230В DC, 16 А, IP66
Посты предназначены для управления электроприводов машин и механизмов, в стационарных установках и на подвижных средствах наземного, морского транспорта, для контроля за электрическими параметрами, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.
Посты предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
Особенности
- Возможность изготовления по электрическим схемам заказчика под индивидуальные нужды.
- Корпус поста, выполненный из нержавеющей стали, позволяет использовать пост в агрессивной среде.
- Посты серии ПВК-Н-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
Конструкция
Оболочка поста ПВК-Н(С)-ВЭЛ состоит из высокопрочного корпуса и крышки, изготовленных из высококачественной нержавеющей стали (ПВК-Н-ВЭЛ) или стали с антикоррозийным покрытием (ПВК-С-ВЭЛ). По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «Стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один замыкающий и один размыкающий контакты (1NO+1NC) или два размыкающих контакта (2NC), или два замыкающих контакта (2NO). Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечение до 4 мм.2
Технические характеристики постов взрывозащищенных кнопочных ПВК-Н(C)-ВЭЛ из нержавеющей стали и стали с антикоррозийным покрытием до 380В AC, до 230В DC, 16 А, IP66
Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex e d IIC T6 Gc/Ex tс IIIC T80°C Dc, 2Ex nA nC IIC T6 Gc/Ex tс IIIC T80°C Dc, 2Ex nA IIC T6 Gc/Ex tс IIIC T80°C Dc, РП Ex e I Мс
Материал изготовления: нержавеющая сталь, сталь с антикоррозийным покрытием
Степень защиты от внешних воздействий: IP66
Температура окружающей среды:
- для исполнения У1 - от - 40°С до + 40°С
- для исполнения ХЛ1 - от - 60°С до + 40°С
- для исполнения ОМ1 - от - 60°С до + 45°С
- для исполнения Т1 - от - 10°С до + 45°С
Номинальное напряжение:
переменного тока (50 или 60 Гц) до 380 В
постоянного тока до 230 В
Номинальный ток: 16 А
Климатическое исполнение: У1, ХЛ1, ОМ1, Т1
Номер технических условий: ТУ 3424-002-00213569-2007

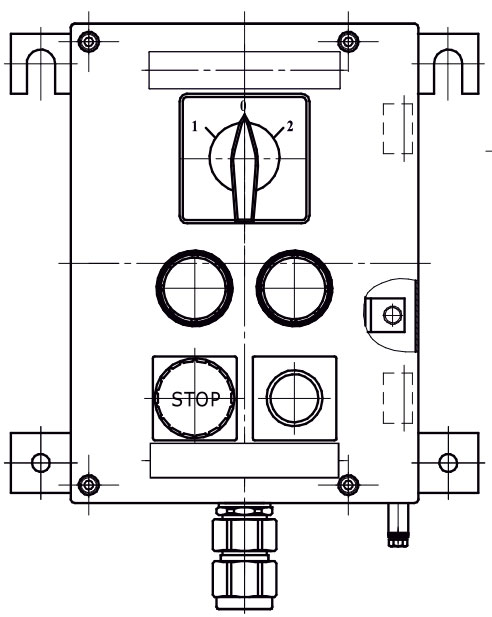

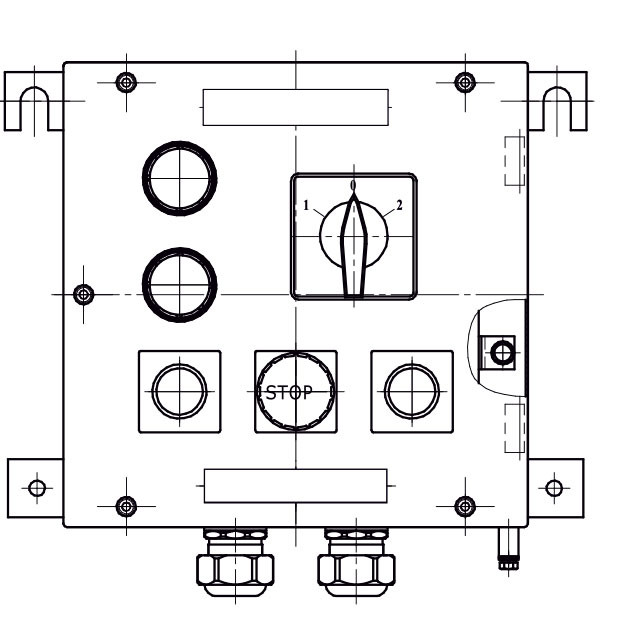

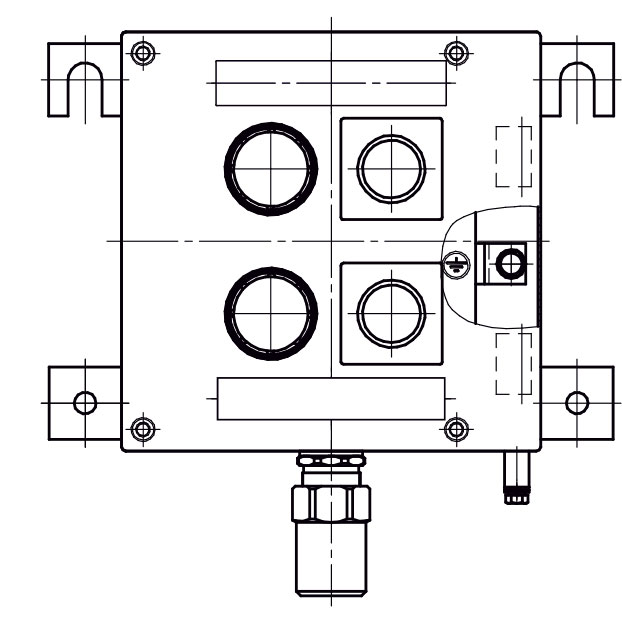

Возможные варианты комплектации

-%D0%92%D0%AD%D0%9B2.jpg)

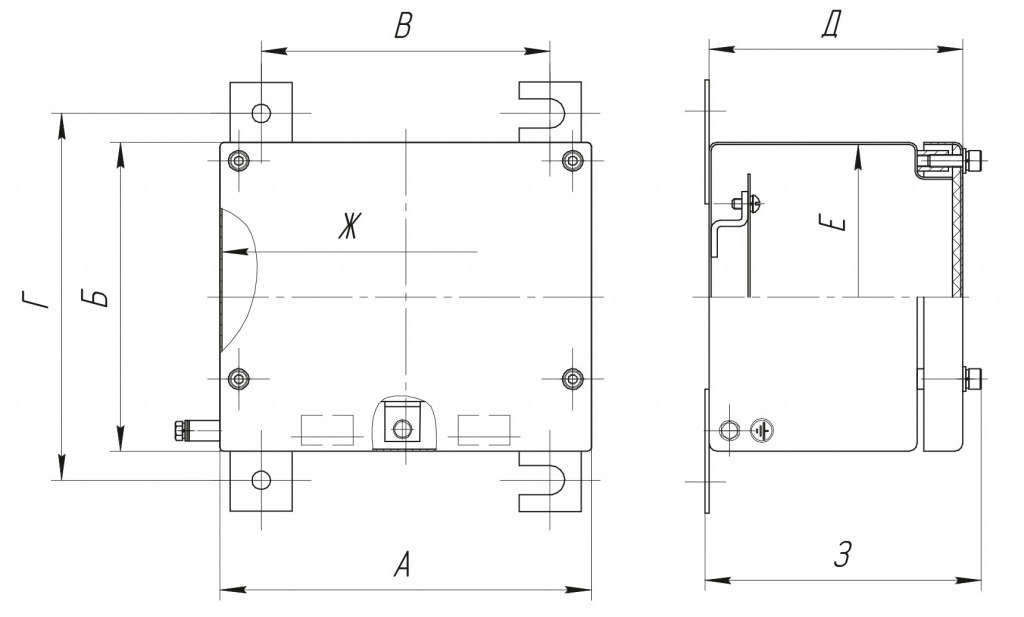

Габаритные и присоединительные размеры

Условные обозначения
ПВК-Х1-ВЭЛ Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10
Х1 – материал исполнения оболочки:
С – сталь с антикоррозионным покрытием (оболочка ОЭАС-ВЭЛ-B1,5)
Н – нержавеющая сталь (оболочки ОЭАН-ВЭЛ-В1,5)
Х2 – габарит используемой оболочки
Х3 – количество и тип кнопок по схеме nПх-nСх, где n- количество кнопок, П - цилиндрическая кнопка «ПУСК» с одним замыкающим контактом (1NO), С - грибовидная кнопка «СТОП» с размыкающим контактом (1NC), x -цвет кнопки (Л - зеленый, С - синий, К - красный, Ч - черный, Ж - желтый). Каждая кнопка стандартно имеет пару контактов 1NO+1NC. При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих индекс не указывается
Х4 – маркировка взрывозащиты:
Цифра "5", указывающая маркировку взрывозащиты, 2Ex e d IIC T6 Gc/Ex tс IIIC T80°C Dc, в том числе для постов с измерительными приборами Ех-компонентами;
Цифра "7", указывающая маркировку взрывозащиты 2Ex nA nC IIC T6 Gc/Ex tс IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ех-компонентами;
Цифра "8", указывающая маркировку взрывозащиты 2Ex nA IIC T6 Gc/Ex tс IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения;
Цифра "14", указывающая маркировку взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ех-компонентами
Цифра "16", указывающая маркировку взрывозащиты РП Ex e I Мс.
Х5 – количество и тип переключателей взрывозащищенных по схеме ExGNA(X)xn, где А - номинальный ток (12, 20, 25), Х - номер коммутационной схемы переключателя, n - количество переключателей (указывается от 2 и более). В случае отсутствия индекс не указывается
Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где n- количество необходимых индикаторов, X - их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- белый, Р- оранжевый), U- напряжение питания. В случае отсутствия индекс не указывается
Х7 – измерительный прибор по схеме: Р(Х Х/Х), где Р - прибор: А- амперметр, В- вольтметр; X - характеристики прибора: тип прибора, его шкала измерения и ток подключения. Параметры встроенных приборов подробно указываются в заказе. В случае отсутствия в заказе комплектующего индекс не указывается
Х8 – количество и тип клеммных зажимов по схеме: А/nП, где
А – номинальный ток,
n – количество клемм,
П – индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс "П" не указывается. В случае отсутствия индекс не указывается.
Х9 – количество и тип кабельных вводов по схеме ((d)xn(X), где
d – тип вводов;
n – их количество;
Х – расположение на корпусе оболочки: А - слева, В - сверху, С - справа (сторона D - не указывается). При применении вводов серии ВК-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец.заказу возможно расположение вводов на дне оболочки.
Х10 – вид климатического исполнения и категория размещения: У1, ХЛ1, ОМ1, Т1
Пример формулировки заказа:
ПВК-Н-ВЭЛ7.1ПЖ-2СК(без с/ф)-1СС-5-ExGN25(52)-1Л(230)-1К(230)-24/12-(Н-3-М25)х2-ХЛ1 - пост взрывозащищенный кнопочный из нержавеющей стали с маркировкой взрывозащиты 2Ex e d IIC T6 Gc/Ex tс IIIC T80°C Dc, с двумя желтыми кнопками "Пуск", с двумя красными кнопками "Стоп" без фиксации, с одной синей кнопкой "Стоп", с переключателем на 25 А по схеме 52, с одной зеленой светодиодной лампой и одной красной на 230 В, с блоком зажимов на 12 клемм 24А, с двумя вводами ВК-Н-ВЭЛ 3-М25-Ехе, климатического исполнения и категории размещения ХЛ1.
