Назначение щитов освещения взрывозащищенные из пластика ЩОВ до 400В AC и DC 230В, для категорий IIA, IIB и группам Т1...Т4.
Модули ЩОВ предназначены для распределения переменного тока напряжением 400В, частотой 50,60Гц и постоянного тока напряжением 230В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, в которых по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категориям IIA, IIB и группам Т1...Т4.
Особенности
Возможность модульной сборки изделий позволяет реализовать любую схему заказчика.
Конструкция
Взрывозащищенные модули ЩОВ могут быть двух типов: ЩОВ-Б и ЩОВ-Д. Изделия выполнены на модульной основе и представляют собой наборную конструкцию, собираемую из базовых модулей в различных сочетаниях на количество отходящих линий 3, 6, 9 и 12. За базовые модули приняты: присоединительный модуль, модуль разъединителя, линейный модуль с одним трехполюсным автоматическим выключателем, линейный модуль с тремя однополюсными автоматическими выключателями. В линейных модулях и модуле разъединителя установлены индикаторы световые ИС-К2-230 (цвет красный), которые сигнализируют о включенном состоянии автоматических выключателей.
Модули ЩОВ могут изготавливаться с дополнительными модулями взрывозащищенных розеток панельного типа ВРП (на максимальный ток до 160А) и вилками кабельными ВВК в комплекте. Тип взрывозащищенных соединителей, их количество и схема подключения ВРП согласно техническому заданию заказчика.
Комплектность поставки
В комплект поставки входят:
- модуль типа ЩОВ-Х - 1 шт.
- руководство по эксплуатации - 1 шт.
- паспорт - 1 экз.
Все кабельные вводы дополнительно закрыты заглушками.
Технические характеристики щитков освещения взрывозащищенные из пластика ЩОВ до 400В AC и DC 230В, для категорий IIA, IIB и группам Т1...Т4.
Маркировка взрывозащиты: 2Ex d е IIB T4 Gc X
Номинальное напряжение:
- переменного тока - до 400В
- постоянного тока - до 230В
Номинальный ток: до 100А
Климатическое исполнение и категория размещения: УХЛ1, Т1
Температура окружающей среды:
- для исполнения УХЛ1 - от - 60°С до + 40°С
- для исполнения Т1 - от - 10°С до + 45°С
Степень защиты от внешних воздействий: IP65
Номер технических условий: ПИНЮ.656517.001 ТУ
Структура условного обозначения модуля ЩОВ-Д
ЩОВ-X1 Х2 Х3 Х4 Д Х5
ЩОВ – щиток осветительный взрывозащищенный.
Х1 – количество линейных модулей однополюсных автоматических выключателей (в одном модуле три выключателя): 0,1,2,3,4.
Х2 – количество линейных модулей с трехполюсным автоматическим выключателем (в одном модуле один выключатель): 0,1,2,3,4.
Х3 – наличие модуля разъединителя:
- 0 – без разъединителя;
- 1 – с разъединителем.
Х4 – вид присоединительного модуля:
- 0 – с клеммником для присоединения жил кабелей сечением от 10 мм2 до 35 мм2
- 1 – с блоком зажимов для присоединения жил кабеля сечением от 35 мм2 до 95 мм2.
Д – буква, указывающая на модернизацию изделия.
Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, Т1.
Пример записи формулировки заказа:
ЩОВ-2210Д УХЛ1
Что соответствует: модуль типа ЩОВ-Д с двумя линейными модулями с однополюсными выключателями, двумя линейными модулями с трехполюсными выключателями, модулем разъединителя и присоединительным модулем, комплектуемым клеммником, модернизированный, для внутрироссийских поставок в районы с умеренным и холодным климатом при его заказе и в документации другого изделия.
Примечание: при заказе ЩОВ-0100Д после климатического исполнения указывается ток щитка, если он отличается от 25 А и находится в пределах от 25 А до 63 А. Пример записи формулировки заказа: ЩОВ-0100Д УХЛ1,63А.
Структура условного обозначения модуля ЩОВ-Б
ЩОВ-Х1 Х2 Х3 Б Х4
ЩОВ – щиток осветительный взрывозащищенный
Разделительный знак или цифра «5», указывающая на применение трехполюсного автоматического выключателя на номинальный ток 25А.
Х1 – количество линейных модулей однополюсных автоматических выключателей (в одном модуле три выключателя): 0,1,2,3,4.
Х2 – наличие модуля разъединителя:
- 0 – без разъединителя;
- 1 – с разъединителем.
Х3 – вид присоединительного модуля:
- 0 – с клеммником для присоединения жил кабелей сечением от 10 мм2 до 35 мм2
- 1 – с блоком зажимов для присоединения жил кабеля сечением от 35 мм2 до 95мм2
Б – буква, указывающая на модернизацию изделия.
Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, Т1.
Пример записи формулировки заказа:
ЩОВ-311Б УХЛ1
Что соответствует: модуль типа ЩОВ-Б с тремя линейными модулями с однополюсными выключателями, модулем разъединителя и присоединительным модулем, комплектуемым блоком зажимов, модернизированный, для внутрироссийских поставок в районы с умеренным и холодным климатом при его заказе и в документации другого изделия.
Типоразмеры и основные параметры щитков ЩОВ-Б
Типоисполнение модуля | Автоматические однополюсные выключатели групповых цепей | Вводный трехполюсный автоматический выключатель OptiDin ВМ63-3С63 или OptiDin ВМ63-3С25 iC60N 3С63 или iC60N 3С25 | Номинальный ток щитка, А | Масса щитка, кг | |
| OptiDin ВМ63-1С16; iC60N 1С16 | |||||
| Количество, шт. | Номинальный ток, А | ||||
| ЩОВ-100Б | 3 | 16 | - | 16 | 11,38 |
| ЩОВ-110Б | 3 | 16 | 63 | 16 | 17,44 |
| ЩОВ-111Б | 3 | 16 | 63 | 16 | 19,14 |
| ЩОВ5110Б | 3 | 16 | 25 | 16 | 17,44 |
| ЩОВ5111Б | 3 | 16 | 25 | 16 | 19,14 |
| ЩОВ5210Б | 6 | 16 | 25 | 25 | 24,72 |
| ЩОВ5211Б | 6 | 16 | 25 | 25 | 26,12 |
| ЩОВ-200Б | 6 | 16 | - | 25 | 18.36 |
| ЩОВ-210Б | 6 | 16 | 63 | 25 | 24,72 |
| ЩОВ-211Б | 6 | 16 | 63 | 25 | 26,12 |
| ЩОВ-310Б | 9 | 16 | 63 | 40 | 31,80 |
| ЩОВ-311Б | 9 | 16 | 63 | 40 | 33,00 |
| ЩОВ-410Б | 12 | 16 | 63 | 50 | 38,68 |
| ЩОВ-411Б | 12 | 16 | 63 | 50 | 39,69 |
Типоразмеры и основные параметры щитков ЩОВ-Д
Типоисполнение модуля | Автоматические выключатели групповых цепей | Вводный трехполюсный автоматический выключатель, A AE2056MM-100 | Номинальный ток щитка, А | Масса щитка, кг | |||
| Однополюсных ВМ63-1С25; iC60N 1С25 | Трехполюсных ВМ63-3С25; iC60N 3С25 | ||||||
| Количество, шт | Номинальный ток, А | Количество, шт | Номинальный ток, А | ||||
| ЩОВ-0100Д | - | - | 1 | 25-63 | - | 25-63 | 5,7 |
| ЩОВ-0200Д | - | - | 2 | 25 | - | 40 | 14,9 |
| ЩОВ-0210Д | - | - | 2 | 25 | 100 | 40 | 29,0 |
| ЩОВ-0310Д | - | - | 3 | 25 | 100 | 60 | 34,6 |
| ЩОВ-0311Д | - | - | 3 | 25 | 100 | 60 | 36,4 |
| ЩОВ-0410Д | - | - | 4 | 25 | 100 | 70 | 38,2 |
| ЩОВ-0411Д | - | - | 4 | 25 | 100 | 70 | 40,5 |
| ЩОВ-1000Д | 3 | 25 | - | - | - | 25 | 5,8 |
| ЩОВ-1010Д | 3 | 25 | - | - | 100 | 25 | 24,1 |
| ЩОВ-1100Д | 3 | 25 | 1 | 25 | - | 40 | 14,7 |
| ЩОВ-1110Д | 3 | 25 | 1 | 25 | 100 | 40 | 29,0 |
| ЩОВ-1210Д | 3 | 25 | 2 | 25 | 100 | 60 | 34,5 |
| ЩОВ-1211Д | 3 | 25 | 2 | 25 | 100 | 60 | 36,2 |
| ЩОВ-1310Д | 3 | 25 | 3 | 25 | 100 | 70 | 40,1 |
| ЩОВ-1311Д | 3 | 25 | 3 | 25 | 100 | 70 | 41,8 |
| ЩОВ-2000Д | 6 | 25 | - | - | - | 40 | 10,1 |

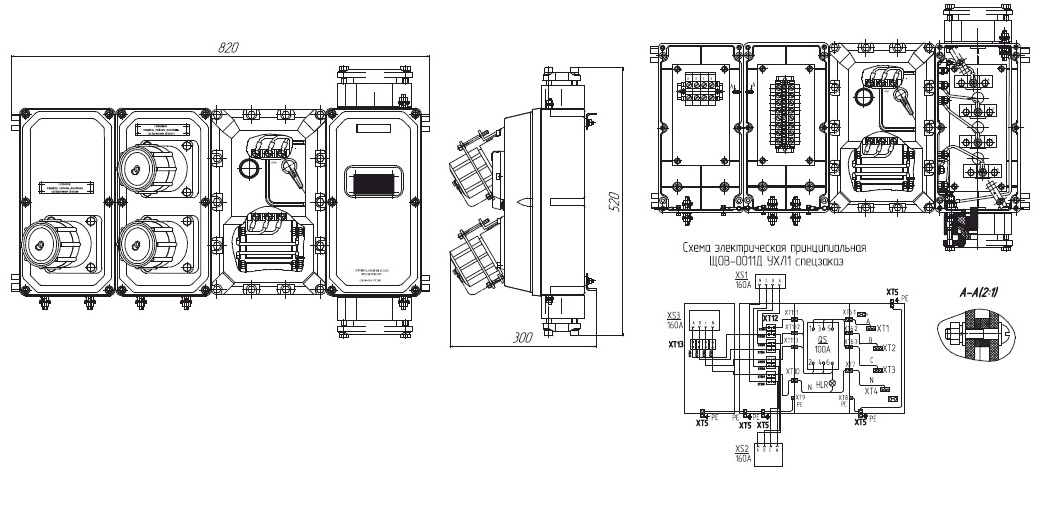

Общий вид щитка ЩОВ-0011Д спецзаказ с двумя модулями розеток панельных типа ВРП160-4В1 и тремя вилками кабельными ВВК160-4В1 в комплекте
Габаритные, монтажные и установочные размеры
