В целях повышения удобства обслуживания трансформаторов напряжения с защитными предохранительными устройствами специалиставми компании СВЭЛ было разработано съемное предохранительное устройство (СПУЭ-СВЭЛ) многоразового использования.
В основе принципа работы лежит электромагнитный расцепитель, позволивший убрать из этого утройства плавкую вставку.
Теперь для запуска трансформатора не нужно его разбирать — необходимо лишь взвести устройство.
Описание
СПУЭ-СВЭЛ используется в составе с трансформатором напряжения. Устройство предназначено для защиты первичной обмотки измерительного трансформатора напряжения от перенапряжений в первичной цепи, а также для защиты от короткого замыкания во вторичной цепи трансформатора напряжения.
СПУЭ-СВЭЛ не предназначено для отключения токов короткого замыкания в первичной цепи трансформатора напряжения.
Технические данные

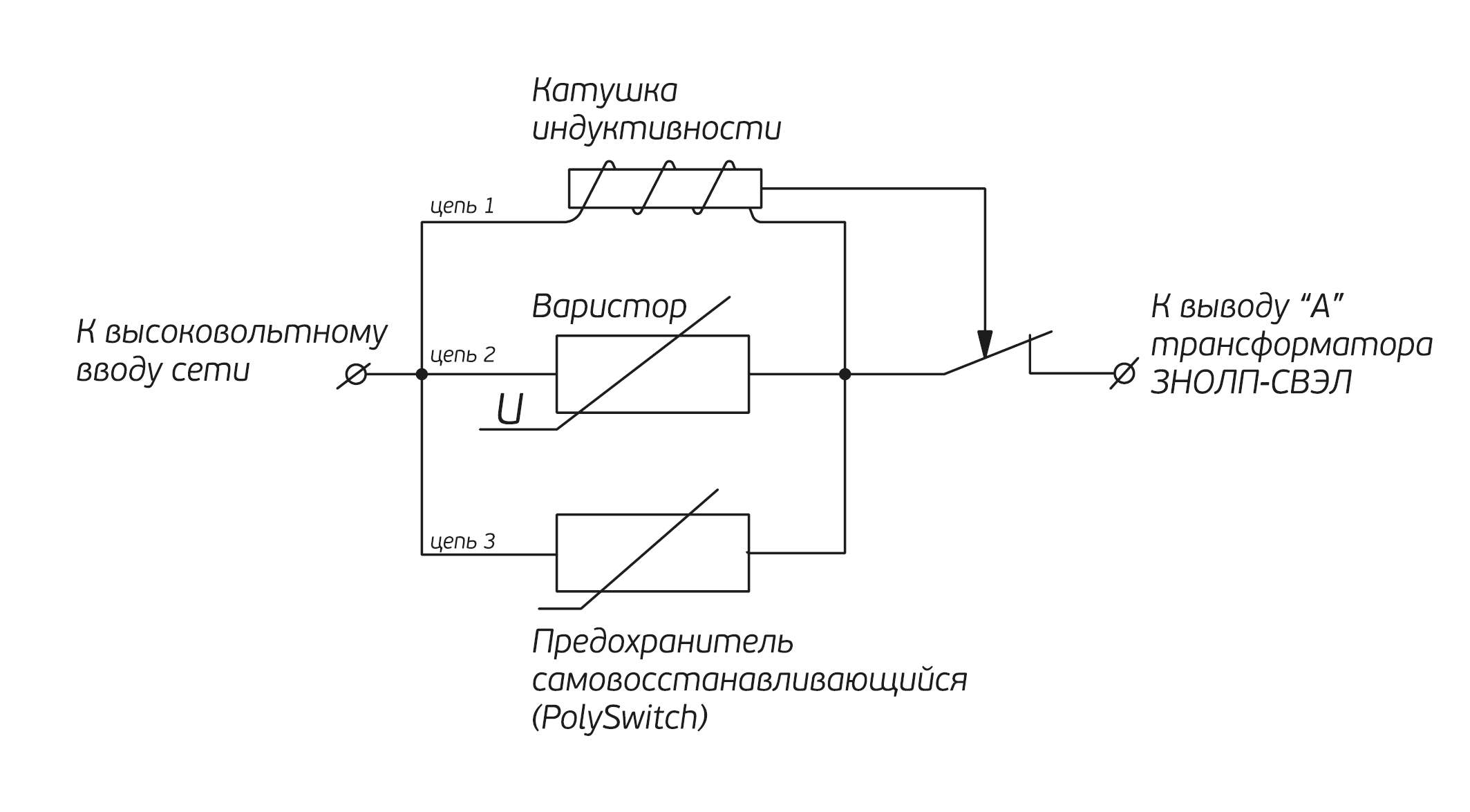

ПРИНЦИП РАБОТЫ

- Номинальный режим. Варистор закрыт. Ввиду нормального сопротивления в катушке индуктивности ток протекает по цепи 3.
- Режим повышенных токов. Варистор закрыт. Предохранитель закрыт. Ток протекает по цепи 1 (срабатывание СПУЭ).
- Режим импульсных перенапряжений. Предохранитель открыт. Варистор открыт. Ток протекает по цепи 2 (сопротивление открытого варистора стремится к нулю).

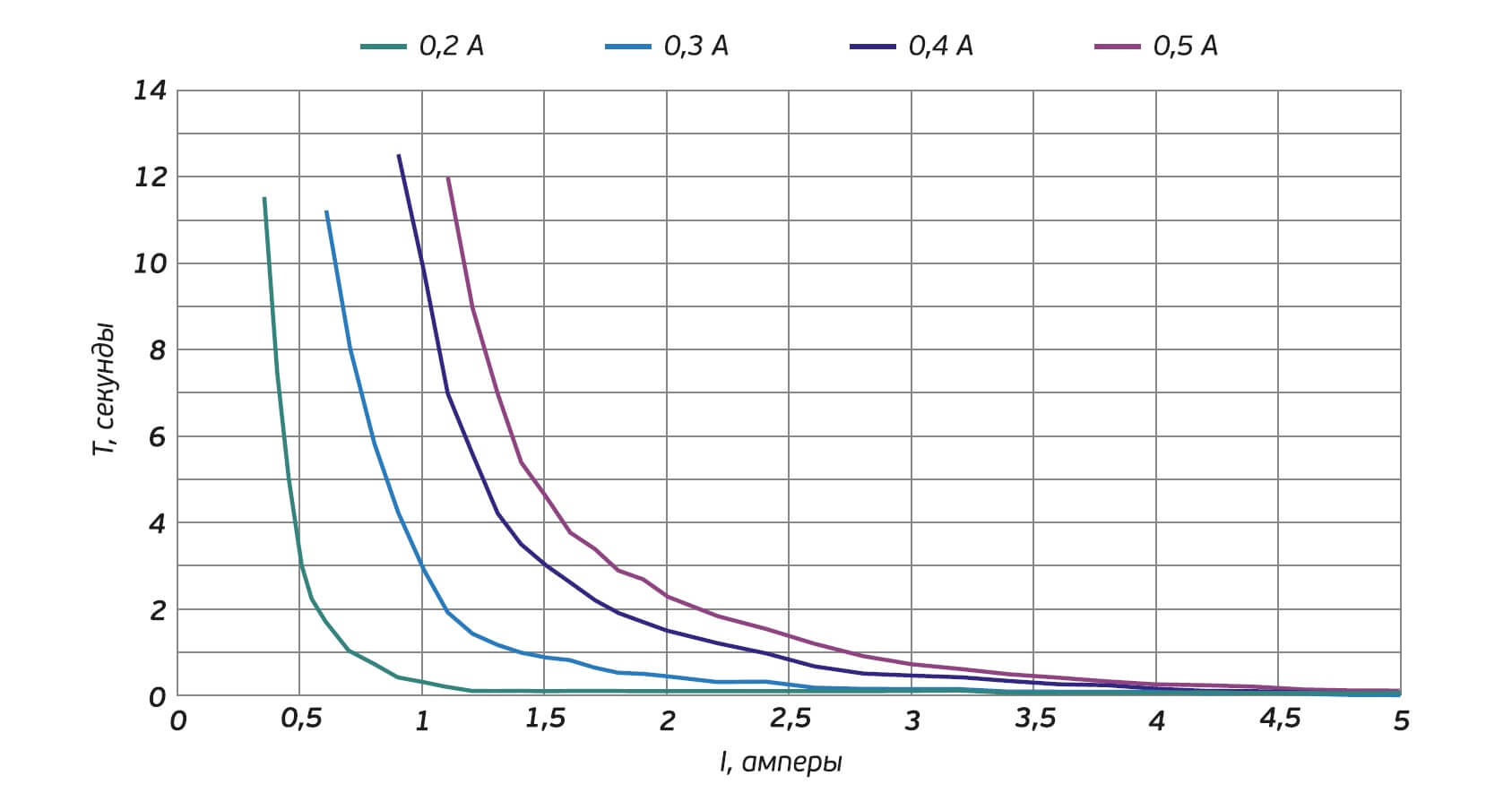

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СПУЭ СВЭЛ | ||||||||
ТИП СПУЭ | КЛАСС НАПРЯЖЕНИЯ | НАИБОЛЬШЕЕ РАБОЧЕЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | МАКСИМАЛЬНЫЙ ТОК ОТКЛЮЧЕНИЯ, А | СОПРОТИВЛЕНИЕ ПОСТОЯННОМУ ТОКУ, ОМ | НОМИНАЛЬНАЯ ЧАСТОТА, ГЦ | КОММУТАЦИОННЫЙ РЕСУРС, НЕ МЕНЕЕ ОТКЛЮЧЕНИЙ | МЕХАНИЧЕСКИЙ РЕСУРС, НЕ МЕНЕЕ ОТКЛЮЧЕНИЙ |
СПУЭ-СВЭЛ-6(10)(М)-0,2 | 10 | 12 | 0,2 | 7 | 4+1 | 50 | 100 | 300 |
СПУЭ-СВЭЛ-6(10)(М)-0,3 | 0,3 | |||||||
СПУЭ-СВЭЛ-6(10)(М)-0,4 | 0,4 | |||||||
СПУЭ-СВЭЛ-6(10)(М)-0,5 | 0,5 | |||||||
СПУЭ-СВЭЛ-20(М)-0,2 | 20 | 24 | 0,2 |

ГАБАРИТНЫЕ РАЗМЕРЫ СПУЭ СВЭЛ | ||||||
ТИП СПУЭ | L1, ММ | L2, ММ | L3, ММ | L4, ММ | РИС . | МАССА, КГ |
СПУЭ-СВЭЛ-10 | 296 | 244 | 227 | 163 | Рис.1 | 1,2 |
СПУЭ-СВЭЛ-20 | 464 | 411 | 395 | 331 | 1,4 | |
СПУЭ-СВЭЛ-10М | 282 | 239 | - | - | Рис.2 | 0,45 |
СПУЭ-СВЭЛ-20М | 426 | 390 | - | - | 0,55 |
