Назначение шкафов управления и сигнализации взрывозащищенные ШУС-ВЭЛ
Шкафы управления и сигнализации взрывозащищенные типа ШУС предназначены для управления, распределения и коммутации электрической энергии в сетях различного назначения (освещение, электропривод, сигнализация и автоматизация), сигнализации о параметрах и режимах работы этих сетей, а также их защиты во взрывоопасных зонах предприятий угольной, химической, нефтеперерабатывающей, газовой и других отраслей промышленности, в которых по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к группам I, IIA, IIB, IIC и температурных классам Т1-Т6.
Особенности
- Шкафы управления и сигнализации взрывозащищенные типа ШУС изготавливаются на основе четырех типовых рядов оболочек с различной степенью взрывозащиты.
- Остальное оборудование так же устанавливается по спец.заказу, что дает большие возможности к применению шкафов ШУС.
- Если в маркировке взрывозащиты указан знак "Х", запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.
Конструкция шкафов управления и сигнализации взрывозащищенные ШУС-ВЭЛ
Шкафы управления и сигнализации взрывозащищенные изготавливаются шести типов: ШУСА-ВЭЛ, ШУСЦ-ВЭЛ, ШУСН-ВЭЛ, ШУСС-ВЭЛ, ШУПС-М и ШУСА-М (соответственно в оболочках ОЭАА-ВЭЛ, ОЭАЦ-ВЭЛ, ОЭАН-ВЭЛ, ОЭАС-ВЭЛ, ОЭАП и ОЭАМ). Комплектация шкафов осуществляется по желанию заказчика: автоматическими выключателями, магнитными пускателями с тепловым реле и без, промежуточными и прочими реле, плавкими предохранителями, кнопками управления, индикаторными лампами (светодиодами), переключателями, клеммными зажимами и другими приборами управления и отображения информации, кабельными вводами и соединителями. Шкафы управления и сигнализации выполнены в навесном исполнении для установки на стенах или металлических конструкциях в вертикальном положении. По желанию заказчика шкафы управления комплектуются рамами напольного или настенного исполнения.
Технические характеристики шкафов управления и сигнализации взрывозащищенные ШУС-ВЭЛ
Маркировка взрывозащиты: 1Ex d IIВ Т5/Т6 Gb, 1Ex d IIС Т5/Т6 Gb, 1Ex d IIВ Т5/Т6 Gb Х, 1Ex d IIС Т5/Т6 Gb Х, 1Ex d IIВ+Н2 Т5/Т6 Gb Х, 1Ex d [ia] IIВ Т6 Gb, 1Ex d [ia] IIВ Т6 Gb X, 1Ex d [ia] IIС Т6 Gb X, 1Ex d [ia] IIВ+Н2 Т6 Gb Х, 1Ex d е IIВ Т5/Т6 Gb, 1Ex d е IIВ Т5/Т6 Gb Х, 1Ex d е IIС Т5/Т6 Gb, 2Ex d е IIВ Т5/Т6 Gс, 2Ex d е IIВ Т5/Т6 Gс Х, 2Ex d е IIС Т5/Т6 Gс, 1Ex d е IIВ+Н2 Т5/Т6 Gb Х, 2Ex d е IIВ+Н2 Т5/Т6 Gс Х, 1Ex d е mb IIВ Т5/Т6 Gb, 1Ex d е mb IIВ Т5/Т6 Gb Х, 1Ex d е mb IIС Т5/Т6 Gb, 1Ex d е mb IIВ+Н2 Т5/Т6 Gb Х, РВ Ex d I Мb, РП Ex d e I Mc, Ex tb IIIC T85°C
Напряжение питания:
- переменного тока - от 12 до 1 140В, 50/60Гц
- постоянного тока - от 12 до 660В
Степень защиты от внешних воздействий:
- стандартное исполнение - IP65/66
- спец.исполнение - IP67/68
Число полюсов автоматических выключателей: от 1(1+N) до 4
Диапазон номинальных токов магнитных пускателей: от 1 до 630А
Диапазон номинальных токов автоматических выключателей: от 0,2 до 630А
Диапазон токов уставки тепловых реле: до 10 NO+NC
Диапазон номинальных токов плавких предохранителей: от 0,1 до 400А
Число контактов кнопки: 1NO+1NC или 2NO или 2NC
Число полюсов коммутационного переключателя: до 5
Максимальный ток коммутации: до 630А
Максимальный ток зажимов: до 630А
Максимальный диапазон токов, измеряемый амперметром: до 630А
Максимальный диапазон напряжений, измеряемый вольтметром: до 1 140В
Диапазон диаметров вводимых кабелей: от 5 до 75мм
Температура окружающей среды °С:
- для группы I - РВ Ex d I Mb, РП Ex d е I Mс - от - 40°С до + 55°С
- для группы II - 1Ex d IIВ Т5/Т6 Gb, 1Ex d IIС Т5/Т6 Gb, 1Ex d IIВ Т5/Т6 Gb Х, 1Ex d IIС Т5/Т6 Gb Х, 1Ex d IIВ+Н2 Т5/Т6 Gb Х, 1Ex d [ia] IIВ Т6 Gb, 1Ex d [ia] IIВ Т6 Gb X, 1Ex d [ia] IIС Т6 Gb X, 1Ex d [ia] IIВ+Н2 Т6 Gb Х, 1Ex d е IIВ Т5/Т6 Gb, 1Ex d е IIВ Т5/Т6 Gb Х, 1Ex d е IIС Т5/Т6 Gb, 2Ex d е IIВ Т5/Т6 Gс, 2Ex d е IIВ Т5/Т6 Gс Х, 2Ex d е IIС Т5/Т6 Gс, 1Ex d е IIВ+Н2 Т5/Т6 Gb Х, 2Ex d е IIВ+Н2 Т5/Т6 Gс Х, 1Ex d е mb IIВ Т5/Т6 Gb, 1Ex d е mb IIВ Т5/Т6 Gb Х, 1Ex d е mb IIС Т5/Т6 Gb, 1Ex d е mb IIВ+Н2 Т5/Т6 Gb Х, Ex tb IIIC T85°C- от - 60°С до + 55°С; от - 40°С до + 40°С
Климатическое исполнение и категория размещения:
- для группы I - В5, У5;
- для группы II - В1, У1, УХЛ1, ОМ1, Т1.
Номер технических условий: ПИНЮ.656517.001 ТУ
Условное обозначение шкафов управления и сигнализации взрывозащищенные ШУС-ВЭЛ
ШУСХ0-Х1 Х2/Х3 (Х4)-ПМ Х5/Х6-РТ Х7/Х8-Р Х9-ПП Х10/Х11 К Х12/Х13-И Х14/Х15 GN Х16/Х17-А Х18/Х19-В Х20/Х21-З Х22/Х23-Х24хХ25(Х26)-Х27-Х28-IPXX
Х0 – индекс указывает на типоисполнение и габарит оболочки шкафа:
- А-ВЭЛ – из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ, ОЭАВ4.1, ОЭАВ4.2 с маркировкой Ex d IIB Gb U, Ex d IIB+H2 Gb U, Ex d I Mb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
- А-ВЭЛ – из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ, ОЭАВ4.1, ОЭАВ4.2 с маркировкой Ex d IIС Gb U, Ex d IIС Gb U Х (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена).
- Н-ВЭЛ – из нержавеющей стали на базе оболочки ОЭАН-ВЭЛ, имеющей маркировку Ex е II Gb U или Ex е I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex е mb IIC Gb U.
- С-ВЭЛ – из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием, либо из нержавеющей стали на базе оболочки ОЭАН-ВЭЛ, имеющей маркировку взрывозащиты Ex d IIВ Gb U, Ex d IIС Gb U, Ex d I Mb U.
- С-ВЭЛ – из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием, имеющей маркировку взрывозащиты Ex e II Gb U или Ex е I Gс U, для шкафов с обогревом маркировку взрывозащиты Ex е mb IIC Gb U.
- П-М – из пластмасс на базе оболочки ОЭАП, имеющей маркировку взрывозащиты Ex е II Gb U, для шкафов с обогревом маркировку взрывозащиты Ex е mb IIC Gb U.
- А-М – из алюминиевого сплава на базе оболочки ОЭАМ, имеющей маркировку взрывозащиты Ex е II Gb U или Ex е I Gc U; для шкафов с обогревом маркировка взрывозащиты Ex е mb IIС Gb U; для шкафов со смотровым окном применяются оболочки с указанием дополнительной буквы – О, указанной после основной маркировки оболочки: ШУСХ-ВЭЛ-О.
Х1 – индекс указывает на функциональное назначение шкафа управления:
- ВА – индекс, указывающий на применение выключателей автоматических;
- ВН – индекс, указывающий на применение в шкафу управления выключателя нагрузки;
- АВР – индекс, указывающий, что на вводе в шкаф управления установлен Автоматический Ввод Резерва. При установке АВР на вводе необходимо указать номинальный ток автоматических выключателей, а также исполнение АВР (на контакторах, на мотор-редукторах), кроме того необходимо указать тип нагрузки АВР (с секционированием, без секционирования);
- PLC – индекс, указывающий на применение как программируемых логических контроллеров ПЛК, так и их различных модификаций;
- DISP – индекс, указывающий на применение в шкафу управления объектов диспетчеризации, приема и передачи, а также мониторинга данных;
- Wi-Fi – индекс, указывающий на применение в шкафу управления беспроводной точки доступа типа Wi-Fi;
- COMPUTER – индекс, указывающий на применение в шкафу управления компьютера, для управления производственными процессами и выведением полученной информации на монитор.
- TOUCH – индекс, указывающий на применение в шкафу инфракрасной сенсорной панели для управления оборудованием.
Х2 – номинальный отключающий ток и защитная характеристика отключения выключателя автоматического B, C, D, K, Z, L, в том случае, если вместо автоматического выключателя применяется УЗО, в скобках дополнительно указывается ток утечки в мA.
Х3 – количество выключателей автоматических.
Х4 – число полюсов выключателей автоматических.
ПМ – индекс, указывающий на применение магнитных пускателей.
Х5 – номинальный ток пускателя магнитного, А.
Х6 – количество магнитных пускателей.
РТ – индекс, указывающий на применение тепловых реле.
Х7 - ток уставки теплового реле, А. При указании диапазона значение заключается в скобки.
Х8 – количество реле тепловых.
Р – индекс, указывающий на применение коммутационного (промежуточного) реле (количество групп перекидных контактов).
Х9 – количество коммутационных (промежуточных) реле.
ПП – индекс, указывающий на применение плавких предохранителей.
Х10 – количество плавких предохранителей.
X11 – номинальный ток плавкого предохранителя.
К – индекс, указывающий на применение кнопки.
Х12 - тип кнопки:
- П – пуск (зеленого цвета по умолчанию, по требованию устанавливаются кнопки черного, синего, желтого цвета);
- С – стоп (красного цвета).
По умолчанию устанавливается кнопка «Стоп» с самофиксацией. При необходимости установки кнопки «Стоп» без самофиксации необходимо дописать (без с/ф);
Х13 – количество кнопок.
И – индекс, указывающий на применение световых индикаторов.
Х14 – цвет индикатора и напряжение (12, 24, 36, 127, 220, 380В):
- К – красный;
- Л – зелёный;
- Б – белый;
- Ж – жёлтый;
- С – синий.
Х15 – количество световых индикаторов.
GN – индекс, указывающий на применение коммутационного переключателя типа ExGN.
Х16 – код коммутационной диаграммы переключателя.
Х17 – количество переключателей.
А – индекс, указывающий на применение амперметра.
Х18 – максимальное значение шкалы амперметра. В случае необходимости установки трансформаторов тока значение последнего указывается через знак дроби после максимального значения шкалы.
Х19 – количество амперметров.
В – индекс, указывающий на применение вольтметра.
Х20 – максимальное значение шкалы вольтметра.
Х21 – количество вольтметров.
З – индекс, указывающий на применение зажимов (клемм). По умолчанию устанавливаются винтовые клеммы. При необходимости установки пружинных зажимов дополнительно к индексу «З» ставится индекс «П».
Х22 – номинальный ток применяемых зажимов.
Х23 – количество зажимов.
Х24 – тип кабельных вводов ВК или ВК-ВЭЛ согласно структуре условного обозначения вводов.
Х25 – число кабельных вводов.
Х26 – сторона установки кабельных вводов A, B, C, D.
Х27 – маркировка взрывозащиты: 1ExdIIВT5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIВ T5/Т6 Gb Х, 1Ex d IIC T5/Т6 Gb X, 1Ex d IIВ+H2 T5/Т6 Gb Х, 1Ex d [ia] IIВ T6 Gb, 1Ex d [ia] IIВ Т6 Gb Х, 1Ex d [ia] IIC Т6 Gb X, 1Ex d [ia] IIВ +Н2Т6 Gb Х, 1Ex d е IIВ T5/T6 Gb, 1Ex d е IIВ T5/T6 Gb Х, 1Ex d е IIC T5/Т6 Gb, 2Ex d е IIВ T5/T6 Gс, 2Ex d е IIВ T5/T6 Gс Х, 2Ex d е IIС T5/T6 Gс, 1Ex d е IIВ+H2 T5/Т6 Gb, 1Ex d е IIВ+H2 T5/Т6 Gb Х, 2Ex d е IIВ+H2 T5/Т6 Gс Х, 1Ex d e mb IIВ T5/Т6 Gb, 1Ex d e mb IIВ T5/Т6 Gb Х, 1Ex d e mb IIC T5/Т6 Gb, 1Ex d e mb IIC T5/Т6 Gb Х, 1Ex d e mb IIВ+Н2 T5/Т6 Gb Х, РВ Ex d I Mb, РП Ex d е I Mс, Ex tb IIIC T85°C
Х28 – вид климатического исполнения и категория размещения согласно ГОСТ 15150:
- В5, У5 – для группы II;
- В1, У1, УХЛ1, Т1, ОМ1 – для группы I.
IРХХ – степень пылевлагозащиты IР65, IР66. По спец.заказу IР67/IР68
В обозначение шкафа допускается указывать лишь требуемые к установке элементы, пропуская обозначения неиспользуемых элементов.
Пример записи формулировки заказа:
ШУСА-ВЭЛ-ВА63С/1(3)-ВА16С/3(1)-ПМ25/2-РТ23/2-КП/2-КС/2-ИЛ/2-З63/4-З25/14-ВК-Л-ВЭЛ 2БМ-М32х1(А)-ВК-Л-ВЭЛ 2БМ-М25х5(С)-1Ex d IIВ T5 Gb-УХЛ1-IP65
Что соответствует:
шкаф управления и сигнализации в оболочке из алюминиевого сплава с одним трёхполюсным автоматическим выключателем на номинальный ток 63А, характеристика С, тремя однополюсными автоматическими выключателями на ток 16А, характеристика С, двумя магнитными пускателями на ток 25А, двумя тепловыми реле с токами уставки от 18А до 23А, двумя кнопками пуск, двумя кнопками стоп, двумя сигнальными лампами зелёного цвета, 4 клеммных винтовых зажима на ток 63А, 14 клеммных винтовых зажимов на ток 25А, одним кабельным вводом из никелированной латуни для бронированного кабеля диаметром от 14мм до 29мм на стороне А, пятью кабельными вводами из никелированной латуни для бронированного кабеля диаметром от 11мм до 23мм на стороне С, с маркировкой взрывозащиты 1Ex d IIВ T5 Gb, климатическим исполнением УХЛ и категорией размещения 1, степенью пылевлагозащиты IP65.

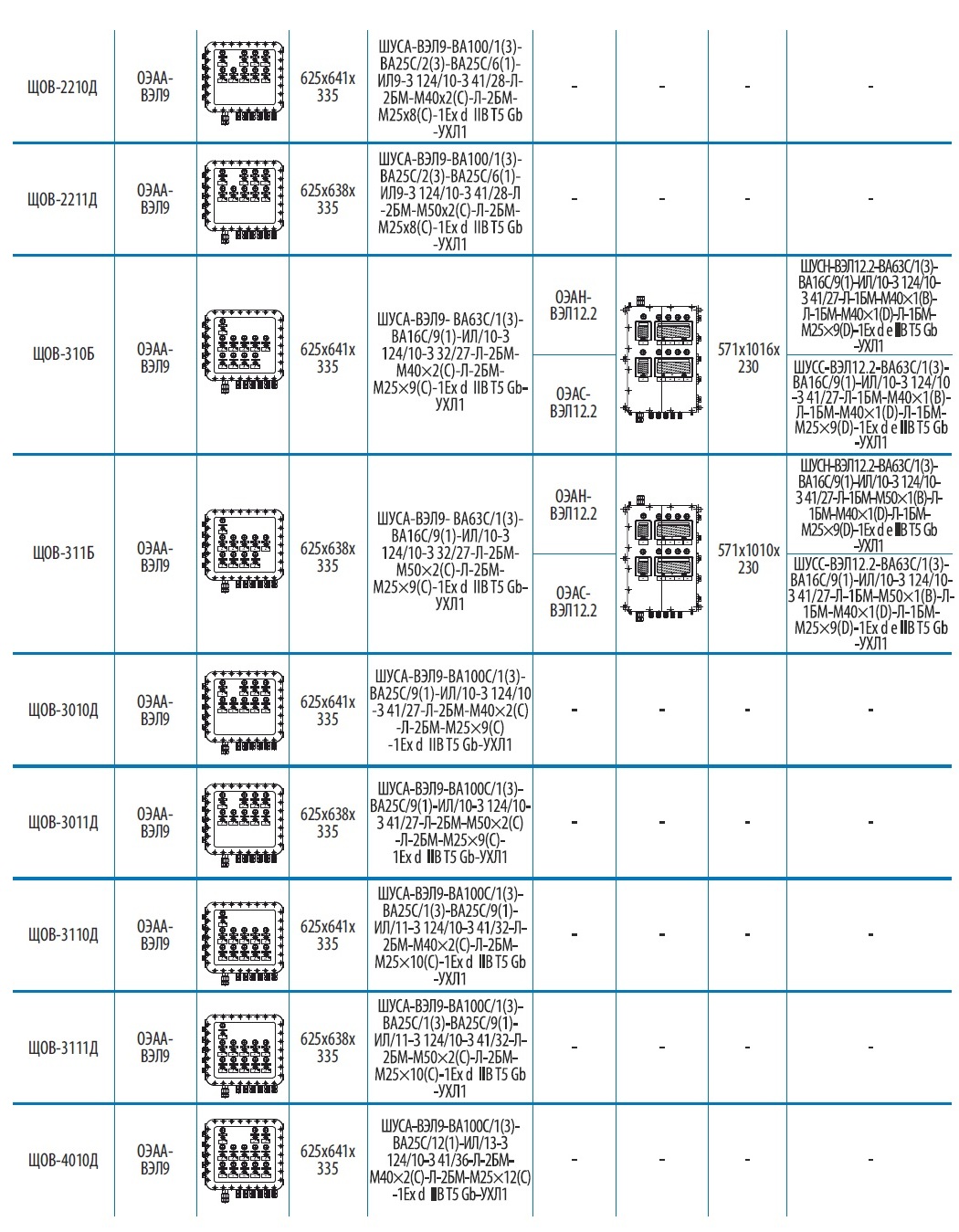

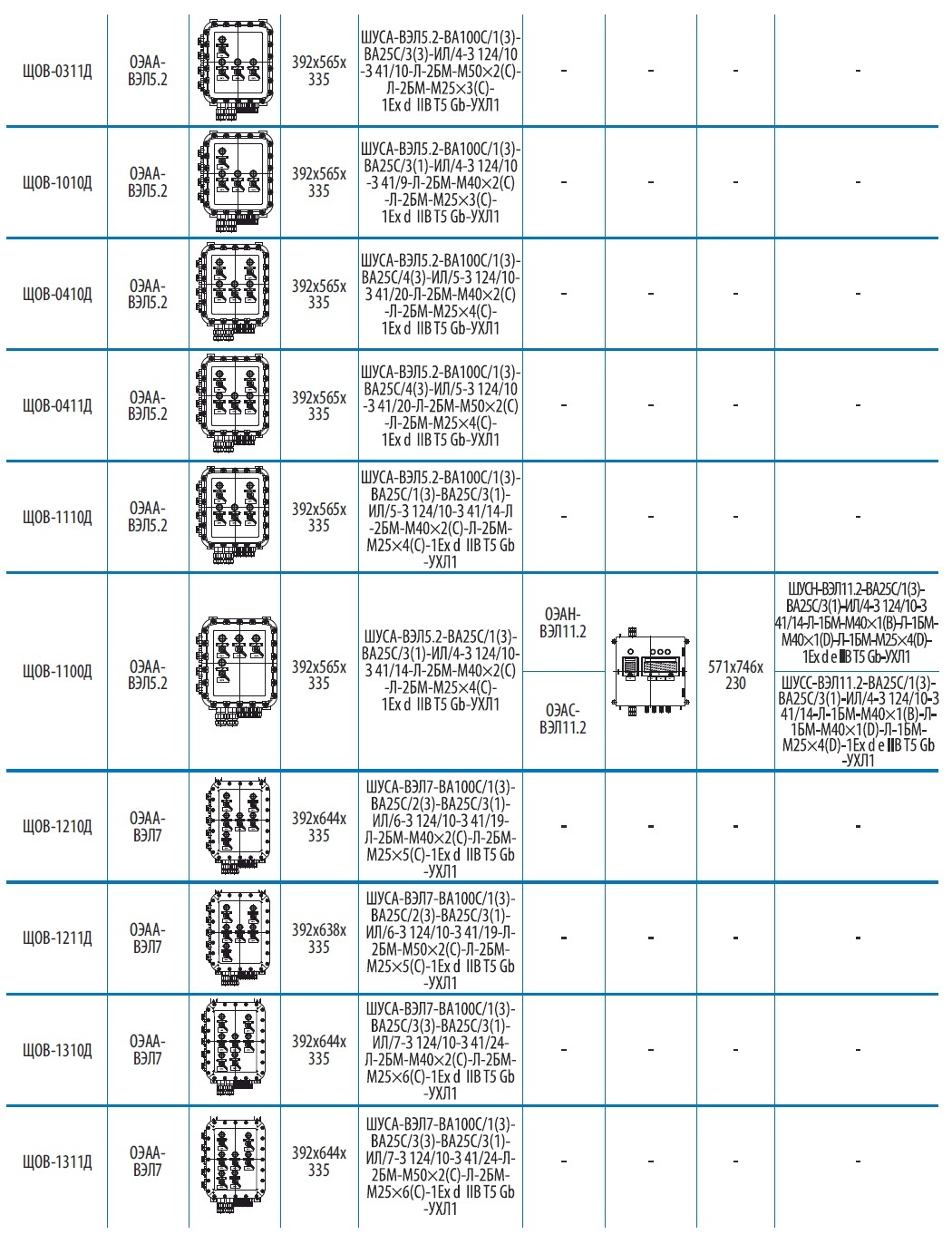

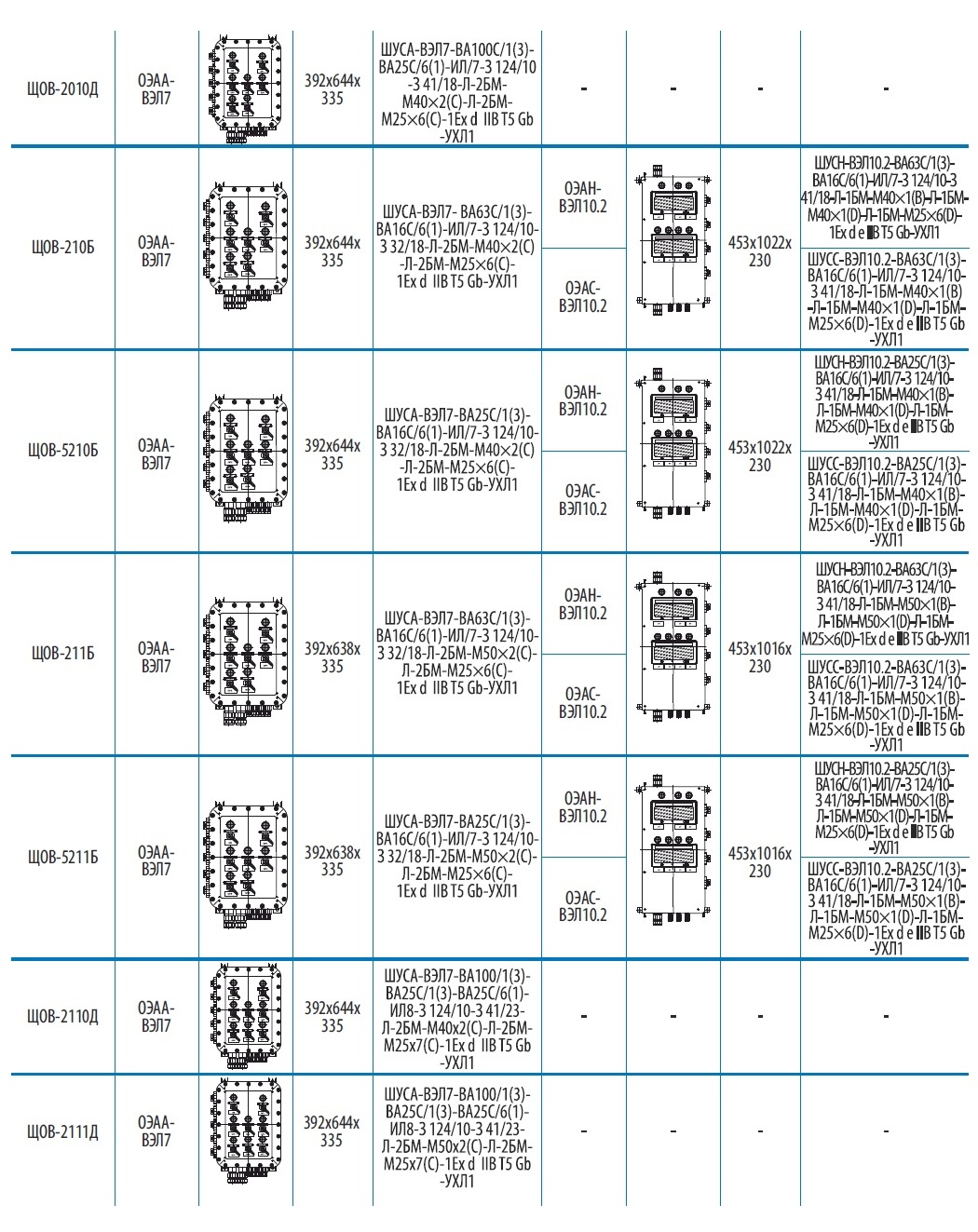

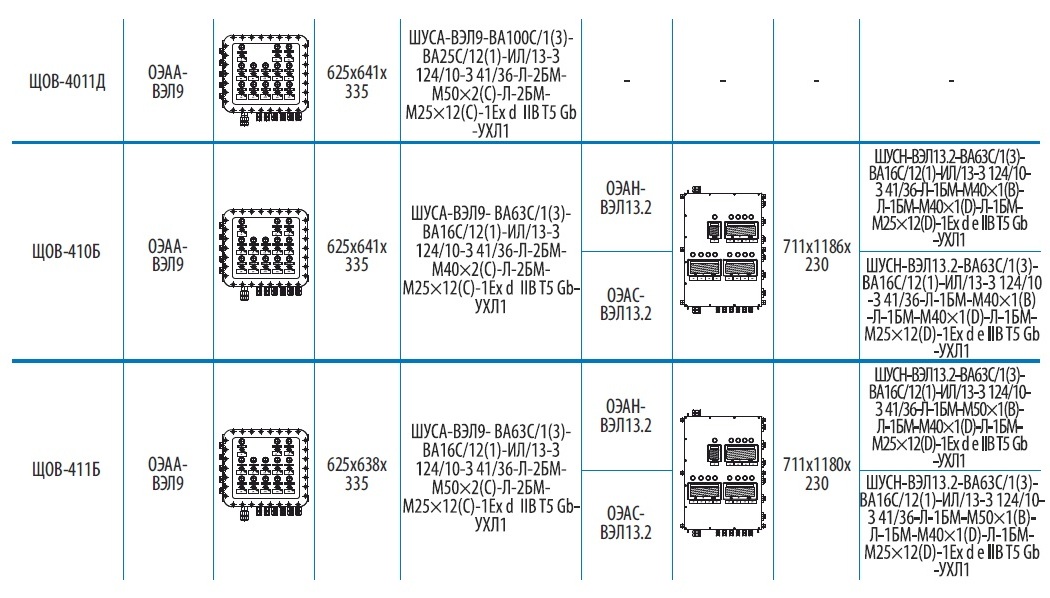

Таблица соответствия шкафов ШУС, предназначенных для размещения в первой и второй взрывоопасных зонах, по отношению к стандартным щиткам освещения ЩОВ
Типоисполнение ЩОВ (рукоятка управления от каждого автоматического выключателя) | Типоисполнение ШУСА-ВЭЛ* (рукоятка управления от каждого автоматического выключателя) | ТипоисполнениеШУСН-ВЭЛ** или ШУСС-ВЭЛ** (рукоятка управления от каждого автоматического выключателя) | ||||||
Обозначение типоразмера оболочки | Эскизное представление | Габаритные размеры ШхВхГ, мм | Маркировка типоисполнения ШУСА-ВЭЛ | Обозначение типоразмера оболочки | Эскизное представление | Габаритные размеры ШхВхГ, мм | Маркировка типоисполнения ШУСА-ВЭЛ | |
ЩОВ-0100Д | ОЭАВ-ВЭЛ4.2 | ![]() | 316х466х312 | ШУСА-ВЭЛ4.2-ВА63С/1(3)-ИЛ/1-3 124/10-3 41/5-Л-2БМ-М40х2(В)-Л-2БМ-М32х1(D)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ7.2 | ![]() | 273х510х230 | ШУСН-ВЭЛ7.2-ВА63С/1(3)-ИЛ/1-3 124/10-Л-1БМ-М40х1(D)-Л-1БМ-М32х1(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА63С/1(3)-ИЛ/1-3 124/10-3 41/5-Л-2БМ-М40х2(С)-Л-2БМ-М32х1(D)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАС-ВЭЛ7.2 | ШУСС-ВЭЛ7.2-ВА63С/1(3)-ИЛ/1-3 124/10-Л-1БМ-М40х1(D)-Л-1БМ-М32х1(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||
ЩОВ-0200Д | ОЭАВ-ВЭЛ4.2 | ![]() | 316х500х312 | ШУСА-ВЭЛ4.2-ВА25С/2(3)-ИЛ/2-3 124/10-3 41/10-Л-2БМ-М40х1(В)-Л-2БМ-М40х1(D)-Л-2БМ-М25х2(D)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ9.2 | ![]() | 453х628х230 | ШУСН-ВЭЛ9.2-ВА25С/2(3)-ИЛ/2-3 124/10-3 41/10-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х2(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА25С/2(3)-ИЛ/2-3 124/10-3 41/10-Л-2БМ-М40х2(С)-Л-2БМ-М25x2(C)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАС-ВЭЛ9.2 | ШУСС-ВЭЛ9.2-ВА25С/2(3)-ИЛ/2-3 124/10-3 41/10-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х2(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||
ЩОВ-100Б | ОЭАВ-ВЭЛ4.2 | ![]() | 316х500х312 | ШУСА-ВЭЛ4.2-ВА16С/3(1)-ИЛ/3-3 124/10-3 32/9-Л-2БМ-М40х1(В)-Л-2БМ-М40х1(D)-Л-2БМ-М25х3(D)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ9.2 | ![]() | 453х628х230 | ШУСН-ВЭЛ9.2-ВА16С/3(1)-ИЛ/3-3 124/10-3 41/9-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА16С/3(1)-ИЛ/3-3 124/10-3 32/9-Л-2БМ-М40х2(С)-Л-2БМ-М25x3(C)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАС-ВЭЛ9.2 | ШУСС-ВЭЛ9.2-ВА16С/3(1)-ИЛ/3-3 124/10-3 41/9-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||
ЩОВ-1000Д | ОЭАВ-ВЭЛ4.2 | ![]() | 316х500х312 | ШУСА-ВЭЛ4.2-ВА25С/3(1)-ИЛ/3-3 124/10-3 32/9-Л-2БМ-М40х1(В)-Л-2БМ-М40х1(D)-Л-2БМ-М25х3(D)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ9.2 | ШУСН-ВЭЛ9.2-ВА25С/3(1)-ИЛ/3-3 124/10-3 41/9-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | ||
ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА25С/3(1)-ИЛ/3-3 124/10-3 32/9-Л-2БМ-М40х2(С)-Л-2БМ-М25x3(C)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАС-ВЭЛ9.2 | ШУСС-ВЭЛ9.2-ВА25С/3(1)-ИЛ/3-3 124/10-3 41/9-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||
ЩОВ-5110Б | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА25С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 32/9-Л-2БМ-М40х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ11.2 | ![]() | 571х746х230 | ШУСН-ВЭЛ11.2-ВА25С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАС-ВЭЛ11.2 | ШУСС-ВЭЛ11.2-ВА25С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||||||
ЩОВ-110Б | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА63С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 32/9-Л-2БМ-М40х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ11.2 | ![]() | 571х746х230 | ШУСН-ВЭЛ11.2-ВА63С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАС-ВЭЛ11.2 | ШУСС-ВЭЛ11.2-ВА63С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||||||
ЩОВ-5111Б | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА25С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 32/9-Л-2БМ-М50х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ11.2 | ![]() | 571х746х230 | ШУСН-ВЭЛ11.2-ВА25С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М50х1(В)-Л-1БМ-М50х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАС-ВЭЛ11.2 | ШУСС-ВЭЛ11.2-ВА25С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М50х1(B)-Л-1БМ-М50х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||||||
ЩОВ-111Б | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА63С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 32/9-Л-2БМ-М50х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ11.2 | ![]() | 571х746х230 | ШУСН-ВЭЛ11.2-ВА63С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М50х1(В)-Л-1БМ-М50х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАС-ВЭЛ11.2 | ШУСС-ВЭЛ11.2-ВА63С/1(3)-ВА16С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-1БМ-М50х1(B)-Л-1БМ-М50х1(D)-Л-1БМ-М25х3(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||||||
ЩОВ-0210Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/2(3)-ИЛ/3-3 124/10-3 41/10-Л-2БМ-М40х2(С)-Л-2БМ-М25х2(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
ЩОВ-200Б | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА16С/6(1)-ИЛ6-3 124/10-3 32/18-Л-2БМ-М40х2(С)-Л-2БМ-М25х6(С)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ11.2 | ![]() | 571х746х230 | ШУСН-ВЭЛ11.2-ВА16С/6(1)-ИЛ/6-3 124/10-3 41/18-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х6(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАС-ВЭЛ11.2 | ШУСС-ВЭЛ11.2-ВА16С/6(1)-ИЛ/6-3 124/10-3 41/18-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х6(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||||||
ЩОВ-200Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА25С/6(1)-ИЛ6-3 124/10-3 412/18-Л-2БМ-М40х2(С)-Л-2БМ-М25х6(С)-1Ex d IIB T5 Gb-УХЛ1 | ОЭАН-ВЭЛ11.2 | ![]() | 571х746х230 | ШУСН-ВЭЛ11.2-ВА25С/6(1)-ИЛ/6-3 124/10-3 41/18-Л-1БМ-М40х1(В)-Л-1БМ-М40х1(D)-Л-1БМ-М25х6(D)-1Ex d e IIB T5 Gb-УХЛ1 |
ОЭАС-ВЭЛ11.2 | ШУСС-ВЭЛ11.2-ВА25С/6(1)-ИЛ/6-3 124/10-3 41/18-Л-1БМ-М40х1(B)-Л-1БМ-М40х1(D)-Л-1БМ-М25х6(D)-1Ex d e IIB T5 Gb-УХЛ1 | |||||||
ЩОВ-0310Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/3(3)-ИЛ/4-3 124/10-3 41/10-Л-2БМ-М40х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
ЩОВ-0311Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/3(3)-ИЛ/4-3 124/10-3 41/10-Л-2БМ-М50х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
ЩОВ-1010Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/3(1)-ИЛ/4-3 124/10-3 41/9-Л-2БМ-М40х2(С)-Л-2БМ-М25х3(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
ЩОВ-0410Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/4(3)-ИЛ/5-3 124/10-3 41/20-Л-2БМ-М40х2(С)-Л-2БМ-М25х4(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
ЩОВ-0411Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/4(3)-ИЛ/5-3 124/10-3 41/20-Л-2БМ-М50х2(С)-Л-2БМ-М25х4(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
ЩОВ-1110Д | ОЭАА-ВЭЛ5.2 | ![]() | 392х565х335 | ШУСА-ВЭЛ5.2-ВА100С/1(3)-ВА25С/1(3)-ВА25С/3(1)-ИЛ/5-3 124/10-3 41/14-Л-2БМ-М40х2(С)-Л-2БМ-М25х4(С)-1Ex d IIB T5 Gb-УХЛ1 | - | - | - | - |
