Токоприёмник кольцевой К-3105 250А 5 кольца AC-DC, У, УХЛ, Токосъёмник крановый

Токоприёмник кольцевой К-3105 250А 5 кольца AC-DC, У, УХЛ, Токосъёмник крановый

Артикул: К3105
25 732 ₽
  • Изготавливааем токоприёмники по вашим характеристикам
  • Срок изготовления до 15 рабочих дней
  • Принимаем заявки на почту: info@pairon.tech
  • Скачать каталог можно тут↓

Токоприемники серии К-3100А предназначены для подвода постоянного тока (напряжением до 500В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

Структура условного обозначения К-31ХХА-ХХХ2

  • К —токоприемник кольцевой
  • 3 —применение: крановый
  • 1 — исполнение по максимальному диаметру колонны: 100 мм
  • XX — число цепей (колец): 3, 6,9,12
  • А —модификация
  • XXX — вид климатического исполнения У, УХЛ
  • 2  — категория размещения по ГОСТ 15150.69
Загружаем варианты товара…
Сумма заказа:
25 732 ₽

Выбрать
    Описание
    Характеристики
    Отзывы 0
    Статьи 2

    ОБЩИЕ СВЕДЕНИЯ

    Токоприемники серии К-3100А предназначены для подвода постоянного тока (напряжением до 500В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

    Структура условного обозначения К-31ХХА-ХХХ2

    • К —токоприемник кольцевой
    • 3 —применение: крановый
    • 1 — исполнение по максимальному диаметру колонны: 100 мм
    • XX — число цепей (колец): 3, 6,9,12
    • А —модификация
    • XXX — вид климатического исполнения У, УХЛ
    • 2  — категория размещения по ГОСТ 15150.69
    Окружающая среда невзрывоопасная, не содержащая пыли, в том числе токоведущей, в количестве, нарушающем работу токоприемника кольцевого. Рабочее положение токоприемника - вертикальное.
    Частота вращения контактов относительно колец не более 11 об/мин. Механическая износостойкость 1000000 оборотов в одну сторону.

    Место установки токоприемника должно быть защищено от попадания воды, эмульсии, масла и т.п. Кольцевой токоприемник предусмотрено закрывать цилиндрическим кожухом (не поставляется изготовителем), который крепится к боковым держателям.
    Токоприемник кольцевой крепится с помощью восьми уголков (4 сверху, 4 снизу) с отверстиями диаметром 14 мм к неподвижному стержню (минимальный диаметр стержня – 60 мм, максимальный – 120 мм). Токоподвод от неподвижного источника осуществляется через неподвижные шпильки (М10), съем напряжения – с поворачивающихся щеткодержателей (М10).

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

    Тип кольцевого токоприемника

    Диаметр кольца, мм

    Число колец, шт

    Допустимая токовая нагрузка на кольцо, А

    Масса, кг

    ПВ 100%

    ПВ40%

    К-3103

    60-100

    3

    200

    250

    21

    К-3104

    4

    24

    К-3106

    6

    30

    К-3109

    9

    39

    К-3110

    10

    42

    К-3112

    12

    45

    К-3114

    12

    48

    К-3115

    15

    50

    К-3116

    16

    53

    Номинальное напряжение, В:

    • постоянного тока —440
    • переменного тока — 660

    Частота вращения контактов относительно колец не более 11 об/мин.

    Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную.

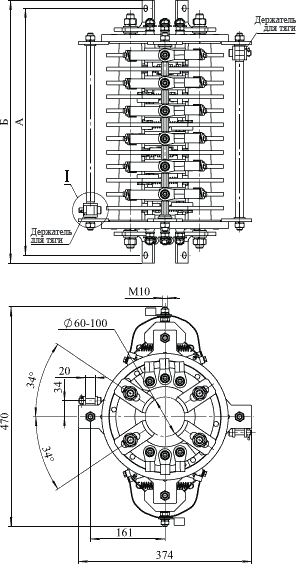

    Рис. Габаритные, установочные и присоединительные размеры токоприемников серии К-3100А

    токоприемник кольцевой к3100
    Вид I
    ТипРазмеры, ммМасса, кг
    БА
    К-3103А37233231
    К-3106А46542542
    К-3109А56552553
    К-3112А67063064

    КОМПЛЕКТНОСТЬ ПОСТАВКИ

    В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).

    ФОРМУЛИРОВАНИЕ ЗАКАЗА

    При формулировании заказа указывается наименование, тип изделия.

    Пример заказа токоприемника кранового исполнения по максимальному диаметру установочной колонны 100 мм,
    числом колец 6, климатического исполнения У категории размещения 2:

    Токоприемник К-3106А-У2

    Безопасность токоприемников и электромагнитная совместимость подтверждены сертификатом соответствия
    ЕАС № ТС RU C-RU.AI005.B.00114 серия RU № 0114212.

    Токоприемники произведены по ТУ 3458-001-59390752-2006 «ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ».

    Тип товара
    Токоприёмник
    Бренд
    PAIRON
    Страна производства
    Россия
    Количество фаз
    более 3
    Диаметр колонны, мм
    100
    Наличие корпуса в комплектации
    нет
    Степень защиты IP
    00
    Допустимая токовая нагрузка ПВ 100%, Ампер
    200
    Допустимая токовая нагрузка ПВ 40%, Ампер
    250
    Число токосъемных колец, шт
    5
