Изготовим Трансформатор ОСЭ 10кВА-380/40(20)В У3 однофазный печной 250/500 Ампер
Технические характеристики трансформатора приведены ниже.
Электропечи широко применяются в промышленности. Наиболее распространенным их видом являются печи сопротивления. Они используются для нагрева, термической обработки, пайки, обжига, сушки, спекания изделий и плавки цветных металлов.
Большинство электрических печей включаются в сеть напрямую, без трансформаторов. Однако, некоторые не металлические нагреватели существенно изменяют свое сопротивление в процессе использования, поэтому во избежание растрескивания они должны разогреваться равномерно, при малой мощности. В этих случаях появляется необходимость применения понижающих трансформаторов с широким диапазоном изменения вторичного напряжения. Применение трансформаторов для металлических нагревателей экономически выгодно, когда позволяет выбрать нагреватели увеличенного сечения с большим сроком службы.
Как правило, для печей сопротивления и соляных электрованн применяются сухие трансформаторы с естественным воздушным охлаждением. Регулирование вторичного напряжения этих трансформаторов может быть плавное или ступенчатое. Плавное регулирование напряжения обеспечивается применением тиристорных регуляторов. Ступенчатое регулирование достигается изменением количества витков первичной обмотки. Это осуществляется либо перестановкой перемычек на высокой стороне трансформатора, либо специальным переключателем.
Если не найдете в таблице нужный трансформатор, то сообщите нам его параметры: 1) количество фаз; 2) мощность или ток нагрузки; 3) напряжение сети; 4) вторичное напряжение или диапазон напряжения; 5) количество ступеней регулирования. Мы рассчитаем его для вас в течение рабочего дня.
Структура условного обозначения трансформаторов ОСЭ – (Х)-(X) / (Х) У3:
О – однофазный;
С – сухой с естественным воздушным охлаждением;
Э – электропечной;
Х – номинальная мощность на первой ступени, кВА;
X — напряжение питающей сети, В;
Х – наибольшее вторичное напряжение на первой ступени при последовательном соединении обмотки НН, В;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
| ОБЩАЯ ИНФОРМАЦИЯ | ||
| Материал обмоток | медь | Сертификат: Декларация о соответствии |
| Класс изоляции | F (155 ºС) | |
| Класс напряжения | 0,66 кВ | Срок изготовления: 40-45 рабочих дней |
| Степень защиты | IP00, IP21 | |
| Номинальная частота | 50 Гц | Гарантия: 3 года |
| Технические характеристики трансформатора ОСЭ 10-380/40 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ступени | Мощность, кВА | Сторона ВН | Сторона НН | |||||||
| I1, А | U1, В | Соединение выводов | Соединение парал. | Соединение послед. | ||||||
| I2, А | U2, В | Соед. выводов | I2, А | U2, В | Соед. выводов | |||||
| 1 | 10 | 26,3 | 380 | А1-Х1 | 500 | 20 | a-x1; x-a1 | 250 | 40 | a1-x1 |

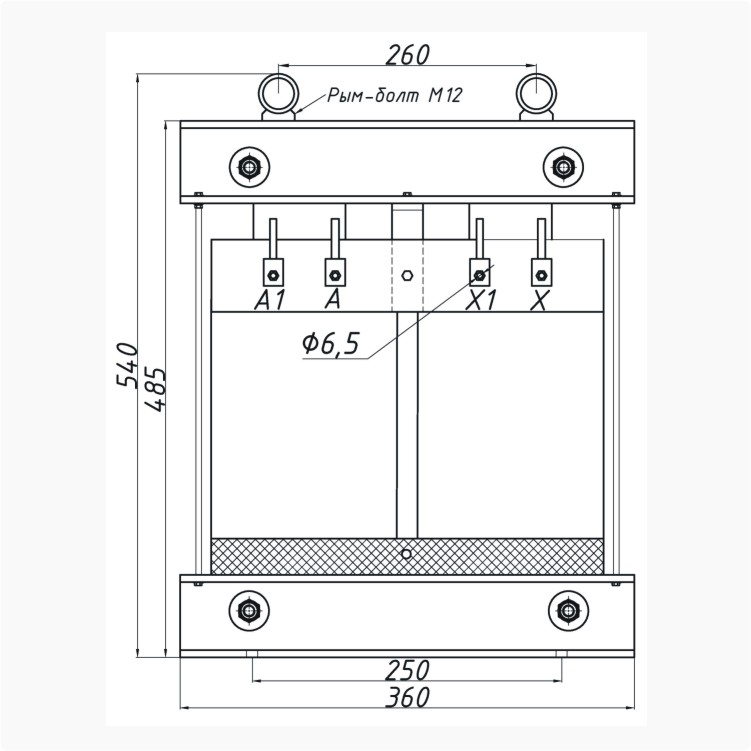

Габаритный чертеж 2 Печной трансформатор ОСЭ 10-380-40
Габаритный чертеж 3 Печной трансформатор ОСЭ 10-380-40
Габаритный чертеж 4 Печной трансформатор ОСЭ 10-380-40
Габаритный чертеж 5 Печной трансформатор ОСЭ 10-380-40
Другие типоразмеры изготавливаемых трансформаторов
| Однофазные печные трансформаторы ОСЭ | |||||
|---|---|---|---|---|---|
| Тип печного трансформатора | S, кВА | U1, В | U2, В (посл./пар.) | I2, А (посл./пар.) | Число ступеней |
| ОСЭ 8-220/40 У3 | 8 | 220 | 40 / 20 | 200 / 400 | 1 |
| ОСЭ 10-380/40 У3 | 10 | 380 | 40 / 20 | 250 / 500 | 1 |
| ОСЭ 10-380/60 У3 | 10 | 380 | 60 / 30 | 167 / 333 | 1 |
| ОСЭ 25-380/14 У3 | 25 | 380 | 28 / 14 | 900 / 1800 | 1 |
| ОСЭ 25-380/17 У3 | 25 | 380 | 34,6 / 17,3 | 722 / 1445 | 1 |
| ОСЭ 25-380/34 У3 | 25-12,5 | 380 | 34,6-17,3 / 17,3-8,6 | 722 / 1425 | 5 |
| ОСЭ 25-380/60 У3 | 25-12,5 | 380 | 58,8-29,4 / 29,4-14,7 | 425 / 825 | 5 |
| ОСЭ 25-380/73 У3 | 25-12,5 | 380 | 72,5-36,3 / 36,3-18,2 | 344 / 688 | 5 |
| ОСЭ 25-380/50 У3 | 25 | 380 | 104 / 52 | 240 / 480 | 1 |
| ОСЭ 25-380/100 У3 | 25-12,5 | 380 | 104-52 / 52-26 | 240/ 480 | 5 |
| ОСЭ 25-380/155 У3 | 25 | 380 | 310 / 155 | 160 / 80 | 1 |
| ОСЭ 25-380/310 У3 | 25-12,5 | 380 | 310-155 / 155-77,5 | 80 / 160 | 5 |
| ОСЭ 40-380/17 У3 | 40 | 380 | 34,6 / 17,3 | 1156 / 2313 | 1 |
| ОСЭ 40-380/34 У3 | 40-20 | 380 | 34,6-17,3 / 17,3-8,6 | 1156 / 2313 | 5 |
| ОСЭ 40-380/100 У3 | 40-20 | 380 | 104-52 / 52-26 | 384 / 769 | 5 |
| ОСЭ 40-380/110 У3 | 40 | 380 | 220 / 110 | 182 / 364 | 1 |
| ОСЭ 40-380/310 У3 | 40-20 | 380 | 310-155 / 155-77,5 | 129 / 258 | 5 |
| ОСЭ 63-380/17 У3 | 66,4 | 380 | 34,6 / 17,3 | 1920 / 3840 | 1 |
| ОСЭ 63-380/34 У3 | 63-31,5 | 380 | 34,6-17,3 / 17,3-8,6 | 1820 / 3641 | 5 |
| ОСЭ 63-380/50 У3 | 63-31,5 | 380 | 50-25 / 25-12,5 | 1260 / 2520 | 5 |
| ОСЭ 63-380/100 У3 | 63-31,5 | 380 | 104-52 / 52-26 | 605 / 1211 | 5 |
| ОСЭ 63-380/310 У3 | 63-31,5 | 380 | 310-155 / 155-77,5 | 203 / 406 | 5 |
| ОСЭ 90-380/73 У3 | 88-44 | 380 | 146,6-73,3 / 73,3-36,7 | 600 / 1200 | 3 |
| ОСЭ 100-380/25 У3 | 100 | 380 | 50 / 25 | 2000 / 4000 | 1 |
| ОСЭ 100-380/43 У3 | 100-50 | 380 | 42,8-21,4 / 21,4-10,7 | 2336 / 4672 | 5 |
| ОСЭ 100-380/50 У3 | 100-50 | 380 | 50-25 / 25-12,5 | 2000 / 4000 | 5 |
| ОСЭ 100-380/100 У3 | 100-50 | 380 | 104-52 / 52-26 | 961 / 1923 | 5 |
| ОСЭ 100-380/300 У3 | 100-50 | 380 | 300-149,8 / 149,8-74,9 | 333 / 667 | 5 |
| ОСЭ 160-380/40 У3 | 160-80 | 380 | 40-20 / 20-10 | 4000 / 8000 | 5 |
| ОСЭ 160-380/160 У3 | 160-80 | 380 | 160-80 / 80-40 | 1000 / 2000 | 5 |
| ОСЭ 175-400/28 У3 | 175 | 400 | 28 | 6250 | 1 |
| ОСЭ 250-380/40 У3 | 250-125 | 380 | 80-40 / 40-20 | 3125 / 6250 | 5 |
| ОСЭ 250-380/160 У3 | 250-125 | 380 | 160-80 / 80-40 | 1562 / 3125 | 5 |
| ОСЭ 300-380/60 У3 | 300-150 | 380 | 60-30 / 120-60 | 5000 / 2500 | 5 |
