Назначение выключателей концевых общепромышленных ВКО до 380В DC до 220В AC ток до 2,5 А IP54 УХЛ1, У1, Т1
Выключатели концевые типа ВК предназначены для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто).
Выключатели общего назначения ВКО (без маркировки взрывозащиты) комплектуются микропереключателями МПО-1 и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.
Конструкция
Выключатель типа ВКО содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутренний и наружный заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25 мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов . Вводное устройство с условным диаметром 14 мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом ±5% с углом поворота 270° . При заказе выключателей с резистором в шифре исполнения после обозначения шифра передаточного отношения указывается буква “Р”, например ВКО-31Р-У1.
Ом ±5% с углом поворота 270°.
Технические характеристики выключателей концевых общепромышленных ВКО до 380В DC до 220В AC ток до 2,5 А IP54 УХЛ1, У1, Т1
Номинальное напряжение:
переменного тока до 380 В
постоянного тока до 220 В
Номинальный ток: до 2,5 А
Климатическое исполнение : УХЛ1, У1, Т1
Температура окружающей среды: от - 50°С до + 45°С
Степень защиты от внешних воздействий: IP54
Номер технических условий: ТУ 3424-002-00213569-2007

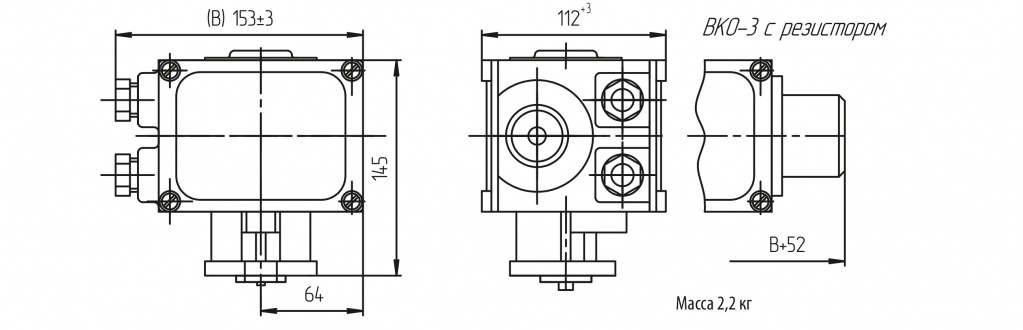

Габаритные и присоединительные размеры

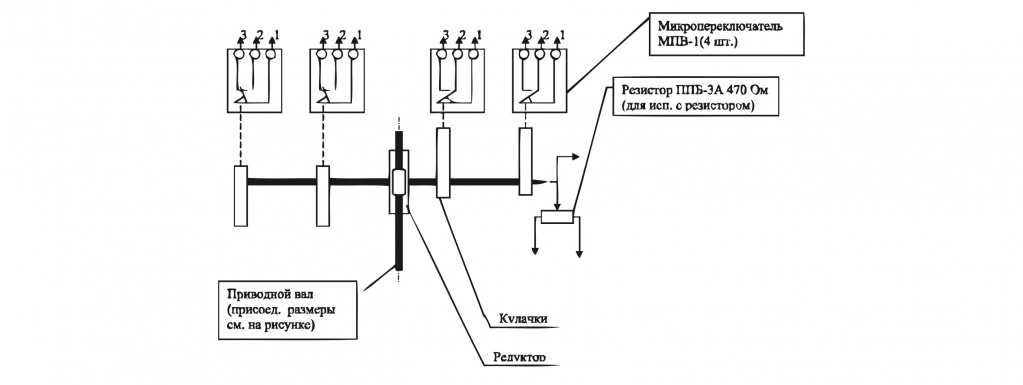

Электрическая схема выключателя

Условные обозначения
ВКО - Х1 Х2 Х3 Х4
ВК – выключатель концевой.
О – исполнение выключателя - общепромышленное.
Х1 – вид подсоединения внешних проводников:
3- без вводной коробки для кабеля диаметром до 14мм.
Х2 – исполнение выключателя по передаточному числу редуктора:
1 – 1:8; 2 – 1:44; 3 – 1:50; 4 – 1:100; 5 – 1:240.
Х3 – дополнительные индексы для ВКО: Р – для исполнения с резистором; П – для исполнения с микропереключателями МП2101 с подсоединением проводов пайкой.
Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1; У1; Т1.
Пример формулировки заказа:
ВКО-31 УХЛ1
Общепромышленный выключатель, без вводной коробки для кабелей, передаточным числом редуктора 1:80.
