Назначение Выключателей концевых взрывозащищенных из алюминия ВКВ до 380 В АС, до 220 В DС Номинальный ток: 2.5 А, IP65
Выключатели концевые типа ВК предназначены для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности. Выключатели взрывозащищенные ВКВ комплектуются микропереключателями типа МПВ-1В2, имеют маркировку взрывозащиты 1Ex d е IIВ T4 Gb, Ex tb IIIC T130°C Db и предназначены для эксплуатации во взрывоопасных зонах.
Особенности
- Возможность выбора требуемого передаточного числа редуктора.
- Наличие четырёх микропереключателей.
Конструкция
Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутреннее и наружное заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25 мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14 мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25 мм. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом ±5% с углом поворота 270°.
Технические характеристики Выключателей концевых взрывозащищенных из алюминия ВКВ до 380 В АС, до 220 В DС Номинальный ток: 2.5 А, IP65
Маркировка взрывозащиты: 1Ex d е IIВ T4 Gb, Ex tb IIIC T130°C Db
Номинальное напряжение:
переменного тока (50/60Гц) до 380 В
постоянного тока до 220 В
Номинальный ток: до 2,5 А
Вид климатического исполнения: УХЛ1, У1, Т1
Температура окружающей среды: от - 50°С до + 45°С
Степень защиты от внешних воздействий: IP65
Номер технических условий: ТУ 3424-002-00213569-2007

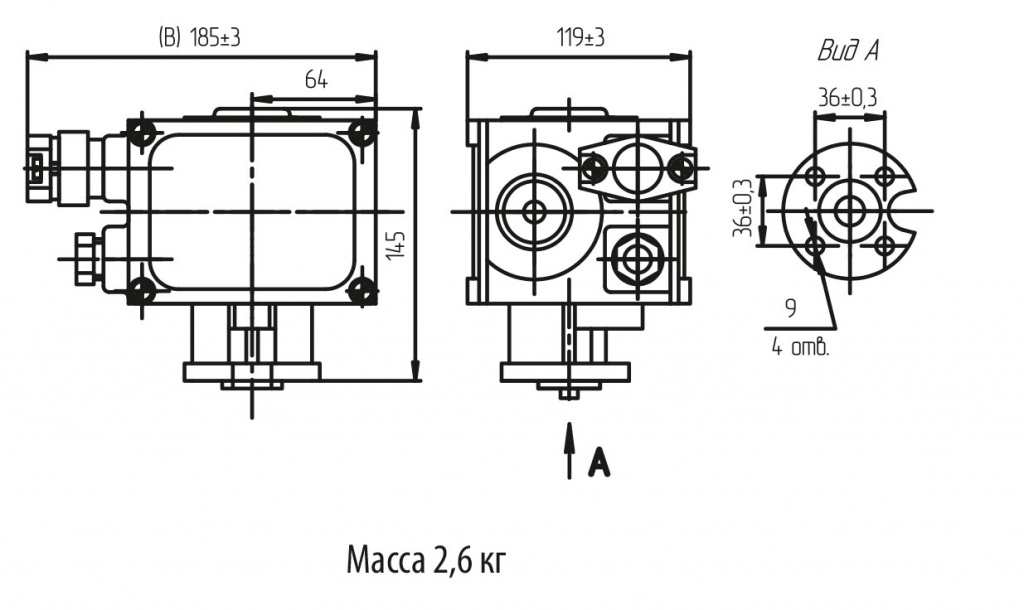

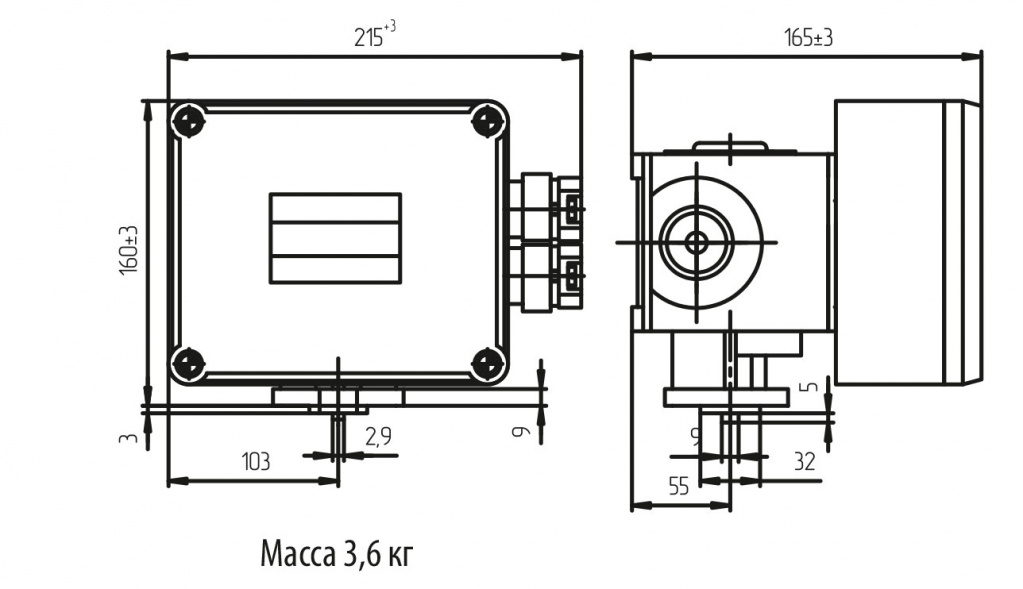

Габаритные и присоединительные размеры

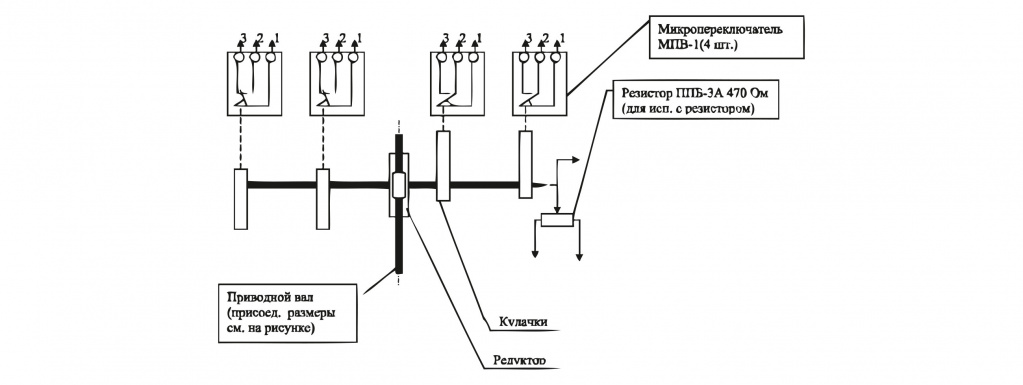

Электрическая схема выключателя

ВКВ - Х1 Х2 Х3
ВК – выключатель концевой
В – исполнение выключателя: В - взрывозащищенный
Х1 – вид подсоединения внешних проводников:
1- с вводной коробкой для кабеля диаметром до 25мм;
2- без вводной коробки для кабеля диаметром до 18мм;
Х2 – исполнение выключателя по передаточному числу редуктора:
1 – 1:8
2 – 1:44
3 – 1:50
4 – 1:100
5 – 1:240
Х3 – климатическое исполнение и категория размещения по ГОСТ15150: УХЛ1, У1, Т1.
Пример формулировки заказа:
ВКВ-13 УХЛ1
Взрывозащищенный выключатель с маркировкой взрывозащиты 1Ex d е IIВ T4 Gb, Ex tb IIIC T130°C Db, с вводной коробкой для кабелей передаточным числом редуктора 1:50.
